На выставке SC18 (Supercomputing Conference), которая на прошлой неделе прошла в Далласе, штат Техас, компания ASRock Rack представила ряд весьма интересных серверных платформ. Среди них наибольший интерес вызывают системы, ориентированные на высокопроизводительные вычисления (HPC), искусственный интеллект (ИИ) и глубокое обучение.

Платформа ASRock Rack 3U10G-F/C621 (на фото) предназначена в первую очередь для центров обработки данных и систем для HPC. Она построена на двух процессорах Intel Xeon Scalable и может нести до десяти ускорителей вычислений NVIDIA Tesla V100 в версии с 32 Гбайт памяти с интерфейсом PCIe.

По словам ASRock Rack, ускорители вычислений Tesla V100 способны обеспечить максимальную производительность в задачах, которые могут задействовать ускорители на GPU. Кроме того, использованные в них графические процессоры Volta содержат тензорные ядра, которые обеспечивают значительный прирост производительности в задачах, связанных с ИИ, анализом данных и HPC.

Кроме этого, платформа ASRock Rack 3U10G-F/C621 обладает 16 слотами для модулей оперативной памяти DDR4 и шестью 2,5-дюймовыми отсеками для накопителей SATA или SAS. Поддерживается установка до двух накопителей с интерфейсом NVMe, а также имеется два слота PCIe. Есть и два сетевых порта с пропускной способностью 10 Гбит/с, за работу которых отвечает контроллер Intel i350. Всё это помещено в корпус высотой 3U.

Ещё одной интересной платформой от ASRock Rack стала модель под названием 2U4G-EPYC, которая построена на одиночном процессоре AMD EPYC 7000-й серии. Здесь производитель предлагает установку до четырёх ускорителей вычислений в режиме PCIe x16 или до восьми ускорителей в режиме PCIe x8.

Система ASRock Rack 2U4G-EPYC позволяет установить до четырёх 2,5-дюймовых SATA-накопителей и два NVMe-накопителя с интерфейсом M.2. Поддерживается до 512 Гбайт оперативной памяти DDR4-2400 или DDR4-2666, которые можно разместить в восьми слотах. Имеется и два 10-Гбит сетевых интерфейса. Всё это упаковано в корпус высотой 2U.

Производитель позиционирует систему ASRock Rack 2U4G-EPYC в качестве решения для виртуализации, облачных и высокопроизводительных вычислений.

Одним из ключевых анонсов в рамках конференции GTC 2018 (26–29 марта, г. Сан-Хосе, США) стала презентация профессионального графического ускорителя NVIDIA Quadro GV100 для рабочих станций. Подобно Quadro GP100, новый адаптер назван в честь графического чипа, ставшего его основой — Volta GV100. Напомним, что последний уже используется в ускорителях Tesla V100 и TITAN V.

Quadro GV100 выполнен в виде двухслотовой карты расширения с интерфейсом PCI Express 3.0 x16. Устройство характеризуется значительным сходством с TITAN V, правда, в отличие от последнего, оперирует не 12, а 32 Гбайт памяти HBM2 с более высокой пропускной способностью — 870 Гбайт/с. Ещё одно важное различие между Quadro GV100 и TITAN V заключается в том, что новая модель Quadro обладает поддержкой интерфейса NVLink с пропускной способностью 200 Гбайт/с. Наконец, вместо разъёма HDMI 2.0b на задней панели TITAN V в Quadro GV100 используется четвёртый DisplayPort 1.4.

В новом ускорителе задействована полноценная версия 12-нм ядра NVIDIA GV100 с 5120 потоковыми процессорами Volta, 320 TMU, 128 ROP и 640 блоками матричных вычислений (Tensor). Разрядность шины памяти составляет 4096 бит, частотная формула — 1450/850(1700) МГц для ядра (с учётом boost-режима) и памяти HBM2 соответственно. «Чистая» производительность Quadro GV100 оценивается в 7,4 Тфлопс для операций с числами двойной точности, 14,8 Тфлопс — одинарной, и 118,5 Тфлопс — Tensor-вычислений.

Перечень поддерживаемых Quadro GV100 разрешений включает 4 × 4096 × 2160 при 120 Гц (т. е. предусмотрена возможность подключения четырёх 120-Гц 4K-мониторов), 4 × 5120 × 2880 при 60 Гц и 2 × 7680 × 4320 при 60 Гц. В числе поддерживаемых технологий отдельно упоминаются NVIDIA RTX (трассировка лучей в реальном времени), API OptiX (графический движок с поддержкой трассировки лучей), Microsoft DXR и Vulkan. Рекомендованная цена нового ускорителя для заказчиков из США составляет $9000 без учёта налога с продаж.

Параллельно стало известно о переводе HPC-ускорителя Tesla V100 на конфигурацию кристалла GPU с двойным объёмом буферной памяти HBM2 — 32 Гбайт. Изменения затронули как SMX2-версию V100, так и вариант данного адаптера в виде карты расширения PCI-E. Повлияло ли обновление ускорителя на его стоимость, пока не ясно.

Компания GIGABYTE анонсировала сервер G190-G30 формата 1U, рассчитанный на монтаж в стойку.

Решение допускает установку двух процессоров Intel Xeon E5-2600 v4 или Xeon E5-2600 v3. Предусмотрены 16 слотов для модулей оперативной памяти DDR4-2133/2400, ёмкость каждого из которых может достигать 128 Гбайт.

Сервер может комплектоваться четырьмя ускорителями NVIDIA Tesla V100/P100 в форм-факторе SXM2. Предусмотрены два слота PCIe x16 (Gen3 x8) для низкопрофильных карт расширения.

Сервер имеет размеры 440 × 43,5 × 900 мм. Возможно использование четырёх 2,5-дюймовых накопителей с поддержкой «горячей» замены. Оснащение включает двухпортовый сетевой контроллер GbE LAN (Intel I350-AM2) и порт 10/100/1000 Management LAN. Устройство оборудовано двумя блоками питания мощностью 2000 Вт каждый.

Сервер допускает использование программных платформ Windows Server, Red Hat Enterprise Linux, SUSE Linux Enterprise Server, Ubuntu и VMware ESXi. Информации об ориентировочной цене новинки на данный момент, к сожалению, нет.

Крупнейшие разработчики и производители микропроцессоров не очень-то любят рассказывать о своих проектах суперкомпьютеров, и информацию о таких проектах буквально приходится выцеживать по крупицам. Оригинальный узловой сервер NVIDIA DGX-1, являющийся основой кластера Saturn V, был представлен ещё на конференции SC16. Вся система состояла из 124 серверов DGX-1P, в каждом из которых было установлено по два 20-ядерных процессора Broadwell-EP с частотой 2,2 ГГц и по 8 ускорителей на базе Pascal P100 в форм-факторе SXM2, позволявшим пользоваться интерфейсом NVLink 1.0. На сегодня, однако, в руках NVIDIA есть куда более подходящий ускоритель - Tesla V100, чьи тензорные ядра делают его отличным решением для задач машинного обучения.

С четырьмя узлами DGX-1P, каждый из которых, к слову, мог потреблять до 3200 ватт, система смогла достичь пиковой производительности 4,9 петафлопса на вычислениях двойной точности. Тест матричной математики Linpack Fortran показал 67,5 % эффективности (3,31 петафлопса), что обеспечило системе 28 место в списке Top 500 на ноябрь 2016 года. Стоимость Saturn V составила $13 миллионов. Если бы процессоры Xeon имели интерфейс NVLink, производительность была бы выше, но они такового не имеют, вот почему NVIDIA вкладывает усилия в создание нового узлового сервера на базе процессоров POWER9. Назовём такую модель DGP-1V: в этом названии зашифровано сочетание POWER9 и ускорителей Volta. Новая версия NVLink 2.0 и когерентность кешей ЦП и ГП должна существенно увеличить эффективность такого сервера.

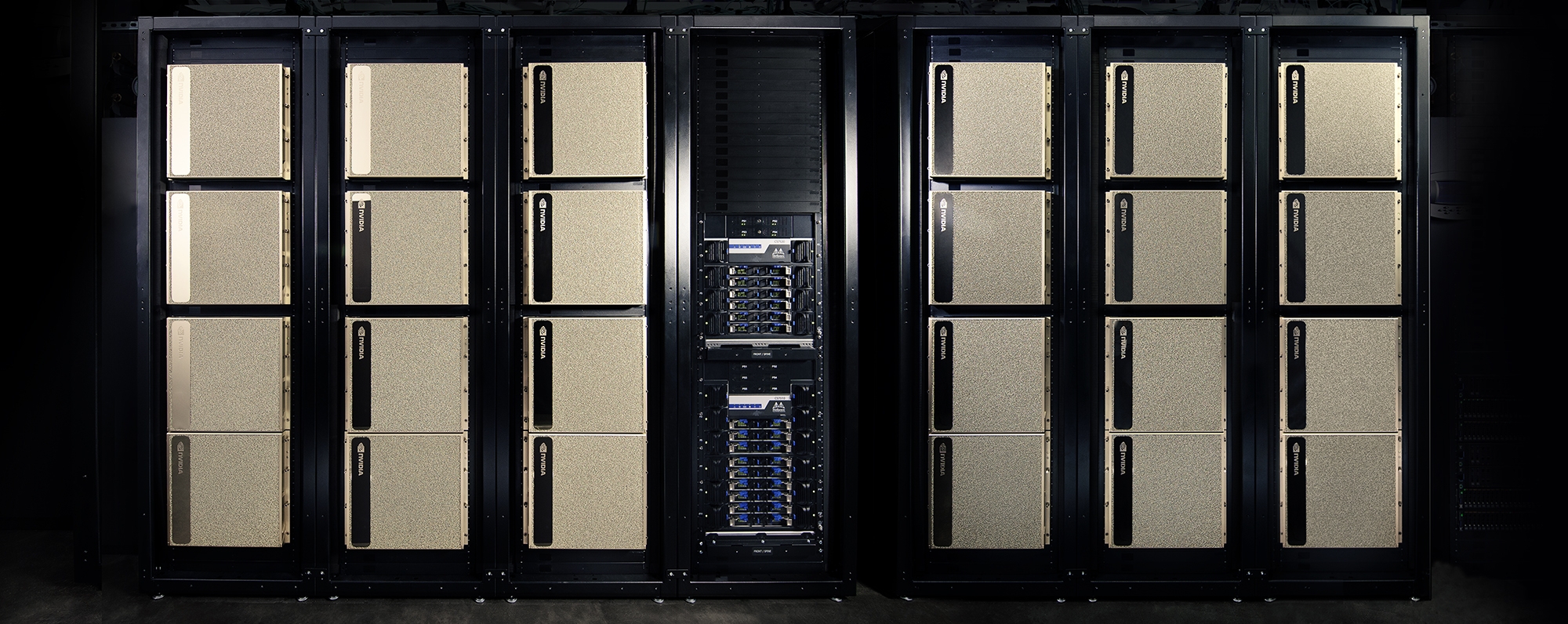

От малого к большому: иерархия узлов Saturn V

Новый Saturn V в максимальной конфигурации будет насчитывать до 660 узлов, оснащённых ускорителями Tesla V100; впрочем, их количество на узел останется прежним — по восемь ускорителей на корпус. Всего в системе будет 5280 процессоров Volta, что даст ей 80 петафлопс пиковой производительности на одинарной точности и 40 петафлопс — на двойной. Но что самое важное, в задачах машинного обучения, где часто используется смесь FP16 и FP32, теоретическая эффективная производительность нового Saturn V может достичь 660 петафлопс. Пока NVIDIA протестировала лишь 33-узловую конфигурацию, показавшую 1,82 петафлопса и эффективность на уровне 58,8 %, но удельная производительность составила 15,1 Гфлопс/ватт против 9,46 Гфлопс/ватт у системы предыдущего поколения.

Среднее звено

Дешёвой новая система не будет: стоимость одного узла в полном оснащении оценивается в $149 тысяч (против $129 тысяч у DGX-1P), и суперкомпьютер Saturn V в новом своём воплощении может обойтись в $100‒$110 миллионов, причём эта цена не включает программное обеспечение для машинного обучения и внешние файловые системы Lustre или GPFS. Но заявка у «зелёных» серьёзная: в районе следующего года NVIDIA надеется смонтировать полную 660-узловую версию Saturn V и достичь показателя 22,3 петафлопса в тестах Linpack, что выведет новый суперкомпьютер на третье место в списке Top 500. Особенно большие надежды возлагаются на задачи машинного обучения: DGX-1P мог обеспечивать в этих сценариях 170 терафлопс, а вот условный DGP-1V за счёт наличия тензорных ядер — уже 960 терафлопс или в 5,6 раз больше.

Высший уровень

Что касается сетевой конфигурации, то основой межузловых соединений станет стандарт InfiniBand EDR со скоростью 100 Гбит/с на кабель. Доступ к основной сети и хранилищам данных обеспечит сеть Ethernet на скорости 10 Гбит/с (несколько странно, что не использован более новый стандарт 25G), а для целей управления и телеметрии хватит и обычного канала Gigabit Ethernet. На среднем уровне коммутацию IB будут выполнять устройства Mellanox Director с 216 портами, а на высшем — ещё более мощные коммутаторы той же серии с 324 портами. Узким местом система межузловых соединений, скорее всего, не станет —  у Mellanox наработан огромный опыт в этой области, и есть полный спектр решений, покрывающих все потребности NVIDIA в проектировании сетевой подсистемы нового Saturn V.

В эти дни в Национальной лаборатории Ок-Ридж (Oak Ridge National Laboratory, ORNL), находящейся в американском штате Теннесси, кипит работа по вводу в строй суперкомпьютера Summit, расчётная производительность которого примерно в два раза выше, чем у нынешнего рекордсмена Sunway TaihuLight с пропиской в Китае. С показателем быстродействия около 200 Пфлопс Summit опережает в том числе и своего предшественника Titan (17,6 Тфлопс), базирующегося на процессорах Opteron 6274 и HPC-ускорителях Tesla K20X.

Основой Summit являются приблизительно 4600 серверных узлов IBM Power Systems AC922 «Newell». У Titan узлов в четыре раза больше (18 688 шт.), но на каждый приходится только по одному CPU и GPU. В свою очередь, у «строительного блока» Summit по два центральных и шесть графических процессоров. Узлы AC922, сочетающие в себе процессоры IBM POWER9 и HPC-ускорители NVIDIA Volta GV100 (Tesla V100), демонстрировались на недавней выставке-конференции SC17 в Денвере (штат Колорадо, США).

Узел IBM Power Systems AC922 «Newell»

IBM AC922 собираются в 2U-корпусах, где, кроме прочего, размещаются 16 модулей оперативной памяти DDR4-2666 общим объёмом 512 Гбайт (с возможностью расширения до 2 Тбайт), 1,6 Тбайт энергонезависимой буферной памяти для нужд основного хранилища (суммарно 250 Пбайт, интерфейс 2,5 Тбайт/с), два 2200-Вт блока питания с возможностью горячей замены и множественные узлы системы жидкостного охлаждения.

СЖО замысловатой конструкции призвана справиться с шестью 300-Вт GPU и парой 190-Вт CPU. Воздушное охлаждение для тех же целей было бы не таким дорогим, но эксплуатационные расходы в таком случае могли бы значительно вырасти. Пиковое энергопотребление суперкомпьютера ожидается на уровне 13 МВт (по другим данным — 15 МВт). По этому показателю ORNL Titan скромнее с его 9 МВт в условиях максимальной нагрузки. Система питания Summit проектируется с учётом возможного усиления суперкомпьютера дополнительными узлами. После гипотетического апгрейда предельное энергопотребление может достигать 20 МВт.

HPC-ускоритель NVIDIA на чипе Volta GV100 в форм-факторе SMX2

Согласно Tom’s Hardware, полностью собранный ORNL Summit займёт площадь двух баскетбольных площадок, то есть около 873 квадратных метров. Суммарная длина кабелей Summit составит 219 км. Прежде сообщалось, что суперкомпьютер будет готов к загрузке ресурсоёмкими научными задачами с января 2019 года. Теперь же речь идёт о его вводе в эксплуатацию в течение 2018 года. При этом, как указывает пресс-служба TOP500, Summit уже в июне возглавит обновлённый рейтинг мощнейших серверных систем, где, похоже, пропишется и NVIDIA DGX SaturnV второго поколения на 5280 ускорителях Tesla V100.

Директор Национальной лаборатории Ок-Ридж Томас Закария (Thomas Zacharia) в общении с представителями ресурса top500.org подчеркнул важность ввода в эксплуатацию такого производительного суперкомпьютера, как Summit:

«Один из наших коллективов разрабатывает алгоритм машинного обучения для Summit, чтобы помочь в выборе лучшего метода лечения рака у каждого конкретного пациента, — отметил г-н Закария. — Другая команда сегодня использует ресурсы Titan для проектирования и мониторинга реакторов на базе технологии управляемого термоядерного синтеза. Ещё одна группа специалистов использует машинное обучение, чтобы помочь классифицировать типы траекторий нейтрино, наблюдаемых в ходе различных экспериментов».

Томас Закария (Thomas Zacharia), фото knoxnews.com

Впрочем, исключительно машинным обучением дело не ограничится. Директор лаборатории Ок-Ридж упомянул о таких вариантах использования Summit, как моделирование климата, решение задач из области релятивистской квантовой химии, вычислительной химии, астрофизики, физики плазмы и биофизики. Собственно, многие проекты уже запущены либо могут быть запущены на мощностях Titan, однако нехватка производительности является препятствием для углублённых исследований.

Комплекс зданий Национальной лаборатории Ок-Ридж

Длительная подготовка к запуску Summit объясняется не только необходимостью предварительного тестирования тысяч серверных узлов, но и задержкой со стороны IBM, которая пока не изготовила все заказанные ORNL процессоры POWER9. Со стороны NVIDIA, наоборот, задержек нет, ведь HPC-ускорители Tesla V100 поставляются клиентам уже не первый месяц.

«Сегодня Национальная лаборатория Ок-Ридж находится в завидном положении, — продолжил Томас Закария. — Мы располагаем уникальным опытом исследований в областях химии и физики материалов, нейтронной физики, ядерной физики, компьютерных наук и технических решений. Всё это в сочетании с талантом наших сотрудников позволяет решать проблемы и задачи, связанные с энергетикой, национальной безопасностью, производством и сетевой кибербезопасностью. Одна из наших основных целей заключается в том, чтобы стать ведущим исследовательским центром в мире. Это само по себе вдохновляет нас на новые свершения».

Год назад компания NVIDIA представила суперкомпьютер DGX SaturnV для исследований в области искусственного интеллекта. Система включала 125 серверных узла DGX-1 (стоимостью $129 000 каждый) с весьма достойным соотношением производительности и энергопотребления, равным 9,46 Гфлопс/Вт. В престижном рейтинге TOP500 годичной давности сервер занял почётное 28 место, но за год опустился на восемь строчек, и в Санта-Кларе было принято решение построить подобный суперкомпьютер с бóльшим количеством узлов — 660 шт. При этом вместо DGX-1 на основе HPC-ускорителей Tesla P100 (Pascal) была сделана ставка на более мощные одноимённые узлы, оснащённые ускорителями Tesla V100 (Volta) — по восемь штук на узел, как и в DGX SaturnV первого поколения.

Согласно подсчётам NVIDIA, решение задач из области глубинного обучения занимает у восьми адаптеров Tesla V100 почти в два с половиной раза меньше времени, чем у DGX-1 с восемью Tesla P100, а «чистая» производительность в вычислениях половинной точности (они же FP16 или, по определению NVIDIA, «AI-вычисления») выше почти в шесть раз. Суммарная производительность 124 узлов DGX-1/P100 составляет всего 21,25 Пфлопс FP16, тогда как 660 узлов DGX-1/V100 — 660 Пфлопс.

NVIDIA DGX-1

«Пробный» сервер DGX SaturnV с несколькими десятками узлов DGX-1/V100 прописался на 149 месте в TOP500 и на почётном 4 месте в Green500.

Соотношение производительности и энергопотребления выросло с 9,46 Гфлопс/Вт до 15,11 Гфлопс/Вт, но для сотен узлов нового DGX SaturnV всё равно необходимы порядка 2 МВт мощности. Таким образом, количество блоков питания измеряется уже не сотнями, как у прошлогоднего SaturnV, а тысячами. На один серверный узел DGX-1 по-прежнему приходится два 20-ядерных процессора Intel Xeon E5-2698 v4 (Broadwell-EP) с частотой от 2,2 до 3,6 ГГц. Объём оперативной памяти LRDIMM DDR4-2133 составляет 512 Гбайт на узел, также применяются четыре 1,92-Тбайт SSD-накопителя.

Судя по отсутствию нового DGX SaturnV на третьей строчке в TOP500, где он мог бы оказаться с ~30 Пфлопс в Linpack, сборка суперкомпьютера займёт ещё какое-то время. Параллельно NVIDIA принимает заказы на AI-серверы с DGX-1/V100 в качестве «строительного блока». Один такой «кирпич» (узел) стоит $149 000 — на 20 тыс. долларов дороже, чем аналог на Tesla P100.

Одним из самых мощных вычислительных ускорителей на сегодня является NVIDIA Tesla V100, основанный на новейшей микроархитектуре Volta — она настолько нова, что на её базе пока не выпущено игровых решений. Разумеется, компания Supermicro, известнейший производитель серверных компонентов и готовых систем, не прошла мимо и объявила о поддержке обоих вариантов Tesla, как с шиной NVLink (V100 SXM2), так и в виде плат с интерфейсом PCIe (V100 PCI-E).

Система SuperServer 4028GR-TXRT поддерживает установку до восьми ускорителей Tesla с разъёмом NVLink. Эта новинка предназначена для исследований в области машинного интеллекта, глубинного машинного обучения, но пригодится она и в любом месте, где требуется серьёзный объём вычислений — в науке, медицине и инженерных отраслях. Конструктивно это стандартный корпус высотой 4U, так что проблем с интеграцией в существующую инфраструктуру нет. Есть и вариант с PCIe-ускорителями V100 — 4028GR-TRT2, но эта система вмещает уже целых 10 ускорителей. За счёт использования коммутаторов PCI Express ускорители могут общаться друг с другом напрямую.

Tesla V100 SXM2 (слева) и V100 PCI Express (снимок AnandTech.com)

Есть и более компактные решения: так, SuperServer 1028GQ-TRT при высоте корпуса всего 1U поддерживает установку четырёх ускорителей V100. Это идеальное решение для рендеринга, медицинской визуализации и мультимедийных приложений, включая потоковые игровые сервисы. Создание приложений, оптимизированных для работы в системах с множественными ускорителями Tesla, не так-то просто, поэтому Supermicro предлагает и рабочие станции для разработчиков такого ПО. Модель 7049GP-TRT выполнена в привычном башенном корпусе и поддерживает одновременную работу до четырёх ускорителей Tesla V100 в варианте PCI Express.

Онлайн-база Geekbench Browser время от времени пополняется результатами, в которых фигурируют опытные образцы комплектующих — процессоров, материнских плат, графических адаптеров и т. д. И вот недавно в ней обнаружились записи, в которых фигурировал обновлённый сервер NVIDIA DGX-1 для задач глубинного обучения. Найти результаты системы на базе восьми HPC-ускорителей Tesla V100 было совсем несложно, ведь расположились они на первом и втором местах в табели о рангах Geekbench 4.

В ходе тестирования использовались разные API — OpenCL и CUDA. Прогон бенчмарка Geekbench 4 с проприетарным API NVIDIA оказался значительно более успешным, чем с альтернативным интерфейсом программирования приложений. Разница между результатами составила 54,4 % — 743 537 очков против 481 504. Лучшие результаты на ускорителях Tesla P100 сегодня выглядят совсем уж скромно на фоне успехов представителей семейства NVIDIA Volta. Лучший из них едва превысил отметку в 320 тыс. очков.

Тестирование проводилось в Linux-среде (Ubuntu 16.04.2 LTS), а конфигурация сервера DGX-1, скорее всего, соответствовала базовой. По умолчанию в 3U-корпусе установлены восемь ускорителей Tesla V100 16GB HBM2 в форм-факторе SXM2 (интерфейс NVLink 2.0 с ПСП 300 Гбайт/с), дуэт 20-ядерных процессоров Intel Xeon E5-2698 v4, 512 Гбайт оперативной памяти LRDIMM DDR4-2133, четыре 1,92-Тбайт SSD-накопителя в массиве RAID 0, такое же количество блоков питания номиналом 1600 Вт каждый и множество элементов системы охлаждения.

Сравнение характеристик PCI-E и SXM2-версий Tesla V100

Вычислительные возможности сервера NVIDIA DGX-1 образца 2017 года (ранее система базировалась на Tesla P100) наглядно иллюстрирует сравнение его результатов с показателями двух- и четырёхпроцессорных серверов, «заряженных» CPU Intel Xeon Platinum серии 8100. Шестикратное преимущество DGX-1 — веский аргумент в пользу решения NVIDIA. Напомним, что в матричных (Tensor) вычислениях производительность SXM2-версии Tesla V100 составляет 120 Тфлопс, а PCI-E версии — 112 Тфлопс. Последняя используется в рабочих станциях DGX Station «всего лишь» с четырьмя HPC-ускорителями NVIDIA и одним процессором Intel Xeon E5-2698 v4.

Поставки серверов DGX-1 на базе решений NVIDIA Volta начались более полутора месяцев назад. За одну систему заказчикам предлагается заплатить $149 000 — на 20 тыс. долларов больше, чем за аналогичный сервер на ускорителях Tesla P100.

AMD Vega – не единственная новая графическая архитектура, которая приходит на рынок этим летом. Поставки новых процессоров поколения Volta параллельно начала и NVIDIA, правда речь в данном случае идёт о GPU для расчётов в области искусственного интеллекта и глубинного обучения. Тем не менее, обойти вниманием это событие нельзя, поскольку продажи Volta стартовали раньше ожидаемого срока. Впрочем, это вряд ли может означать, что игровые видеокарты на базе NVIDIA Volta появятся в обозримом будущем.

Как сообщает Fudzilla, первая партия ускорителей Tesla V100, основанных на процессорах Volta GV100, была отгружена клиентам в составе обновлённых суперкомпьютерных модулей DGX-1 стоимостью $149 тыс. Каждый такой модуль, напомним, содержит восемь плат Tesla V100, которые в сумме могут предоставить разработчикам массив из более чем 40 тысяч CUDA-процессоров.

Первое поколение систем DGX-1 стоимостью $129 тыс, которое базировалось на картах Tesla P100, стало доступно в сентябре прошлого года, спустя полгода после премьеры архитектуры Pascal на конференции GTC 2016. Ускорители же Tesla V100 на базе архитектуры Volta, как можно судить по началу поставок обновлённых модулей DGX-1, оказались готовы к массовому выпуску заметно быстрее своих предшественников – спустя всего три месяца после анонса на мероприятии GTC 2017, которое прошло в мае. Это косвенно указывает на то, что цикл подготовки к серийному производству GPU поколения Volta оказался короче, чем в случае с процессором прошлого поколения, и NVIDIA потенциально готова начинать внедрение новой архитектуры в другие рыночные сегменты.

Это особенно важно, поскольку лежащий в основе Tesla V100 процессор GV100 – очень сложный чип площадью 815 мм², состоящий из 21,1 млрд транзисторов. Глава NVIDIA, Дженсен Хуанг (Jensen Huang) в своё время называл Volta «самым большим чипом, который только можно сделать». Тем не менее, никаких проблем с его изготовлением по новому 12-нм FFN-техпроцессу, как можно судить, у TSMC не возникло.

В то же время столь скорое появление первых серийных профессиональных решений семейства Volta вряд ли можно считать признаком того, что игровые карты с перспективной архитектурой выйдут в обозримом будущем. Несколько дней тому назад мы стали свидетелями «триумфального возвращения AMD в область графики для энтузиастов» (так охарактеризовал выход Vega глава маркетингового отдела AMD, Крис Хук (Chris Hook)), однако это событие вряд ли способно подтолкнуть NVIDIA к каким-то активным действиям. Даже после появления на прилавках Radeon RX Vega 64 флагманский игровой ускоритель GeForce GTX 1080 Ti, очевидно, сохранит своё безальтернативное лидирующее положение. А это значит, что игровые видеокарты на базе Volta вряд ли увидят свет в текущем году, несмотря на циркулировавшие ранее слухи.

В мае NVIDIA положила начало эры 12-нм графических решений Volta, представив HPC-ускоритель Tesla V100 с интерфейсом NVLink 2.0 (300 Гбайт/с). Новый оптимизированный для NVIDIA техпроцесс TSMC, новые структурные блоки Tensor для матричных вычислений, огромный кристалл с 21 млрд транзисторов — разработчик постарался, чтобы V100 запомнили надолго.

Повод для очередного упоминания об ускорителе Tesla V100 у нас достаточно веский — официальный дебют его версии с интерфейсом подключения PCI Express 3.0 x16. Судя по набору характеристик, новинка немногим уступает основному адаптеру. По сути, кроме использования разъёма PCI-E 3.0 и немного меньшей boost-частоты ядра (около 1370 МГц), других ограничений не предусмотрено, и V100 готов усилить рабочие станции и серверы заказчиков уже в ближайшем будущем.

С положительной стороны PCI-E модификация Tesla V100 отличается от «старшей сестры» меньшим энергопотреблением — 250 Вт против 300 Вт. Это позволяет использовать как жидкостные, так и воздушные системы охлаждения с невысоким уровнем шума. Графическое ядро ускорителя — GV100 — включает в себя 5120 потоковых процессоров и 640 блоков матричных вычислений (Tensor). Микросхемы памяти HBM2 объёмом 16 Гбайт (4 × 4 Гбайт) работают на частоте 900 МГц, пропускная способность подсистемы памяти увеличена на 25 % по сравнению с Tesla P100 (Pascal) — с 720 до 900 Гбайт/с. Производительность Tesla V100 достигает 7 Тфлопс в вычислениях двойной точности, 14 Тфлопс — одинарной и 28 Тфлопс — половинной. Для матричных вычислений цифра ещё выше — 112 Тфлопс.

Тем временем нашему корреспонденту на выставке-конференции ISC 2017 в Германии удалось запечатлеть на фото обновлённый сервер DGX-1 и рабочую станцию DGX Station. Обе системы оборудованы картами V100 и предназначены для ресурсоёмких вычислений, связанных с решением задач в области искусственного интеллекта.

Сервер NVIDIA DGX-1 оснащён восемью ускорителями Tesla V100, двумя 20-ядерными процессорами Intel Xeon E5-2698 v4, 512 Гбайт оперативной памяти, четырьмя 1,92-Тбайт SSD в RAID 0, проводным сетевым интерфейсом 10-Гбит Ethernet (2 порта) и 3,2-кВт блоком питания. Рекомендованная цена системы для рынка США составляет $149 000.

У рабочей станции DGX Station всего вполовину меньше (кроме накопителей — их по-прежнему четыре). Цена, соответственно, не шестизначная, а пятизначная — $69 000. Процессор Xeon E5-2698 v4 и квартет карт Tesla V100 охлаждаются СЖО. Уровень шума на фоне DGX-1 невысок.
