Облачная платформа Amazon Web Services (AWS), по сообщению ресурса CNBC, готовит обновлённую модификацию своего серверного процессора Graviton4, а также ускоритель Trainium следующего поколения, предназначенный для ресурсоёмких приложений ИИ.

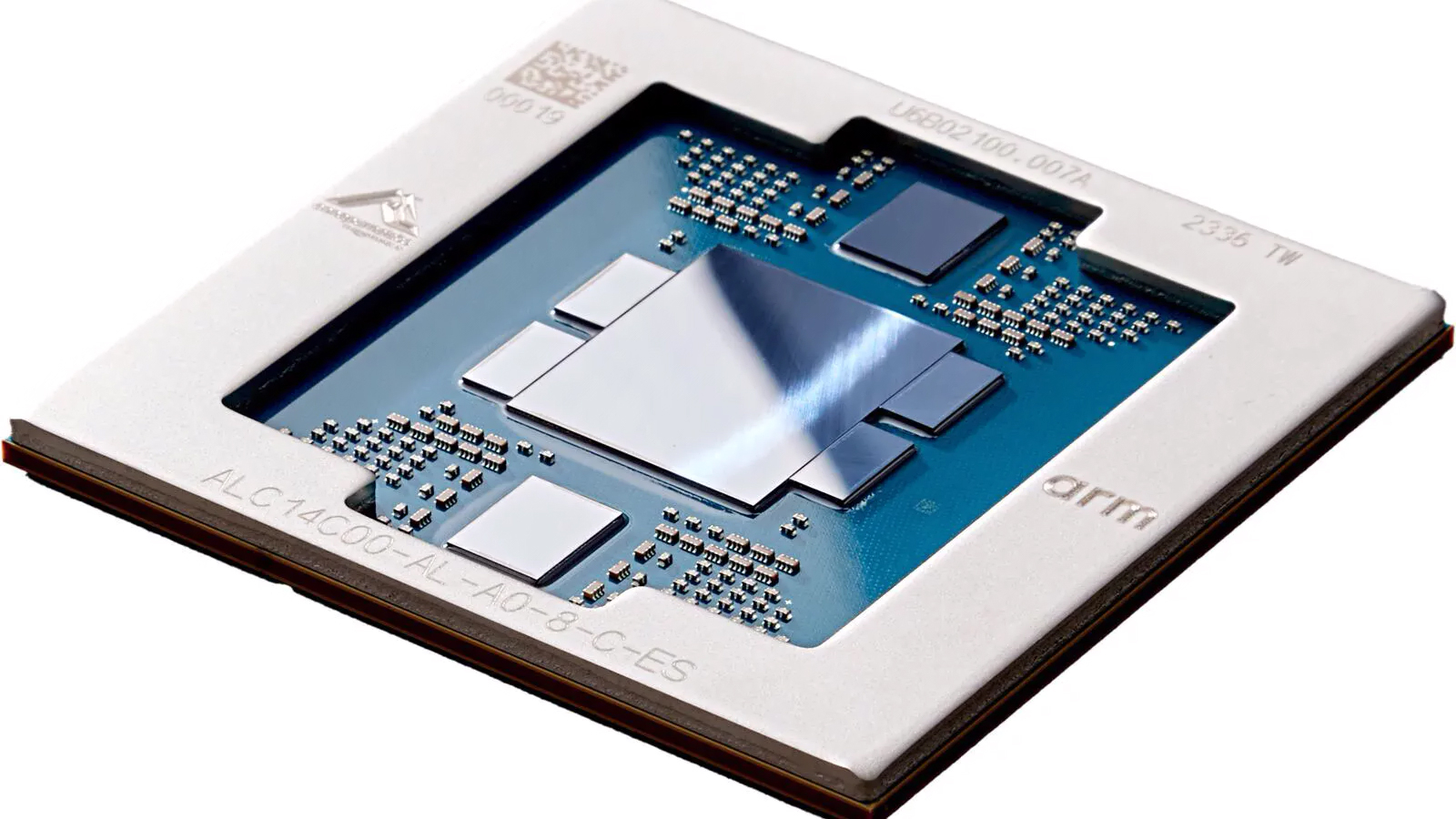

Оригинальная версия Graviton4 дебютировала в конце 2023 года. Изделие, разработанное подразделением Annapurna Labs в составе AWS, содержит 96 ядер Neoverse V2 Demeter с 2 Мбайт кеша L2 в расчёте на ядро. Используются 12 каналов памяти DDR5-5600. В общей сложности чип насчитывает 73 млрд транзисторов и изготавливается по 4-нм техпроцессу TSMC.

По имеющейся информации, у инстансов на базе обновлённой версии Graviton4 пропускная способность сетевой подсистемы увеличится в 12 раз — с нынешних 50 Гбит/с до 600 Гбит/с. Прочие технические характеристики готовящегося изделия не раскрываются, но известно, что информацию о сроках его доступности AWS раскроет до конца текущего месяца.

Источник изображения: AWS

Сообщается также, что ускоритель Trainium следующего поколения выйдет до конца текущего года. Нынешнее решение Trainium2, основанное на ядрах NeuronCore-V3, было представлено в ноябре 2023-го. Его производительность достигает 1,29 Пфлопс в режиме FP8. Утверждается, что быстродействие Trainium3 увеличится в два раза, то есть будет составлять до 2,58 Пфлопс (FP8).

Ранее появлялась информация, что энергопотребление Trainium3 может достигать 1000 Вт. Теперь говорится, что в плане энергетической эффективности ИИ-ускоритель нового поколения на 50 % превзойдёт предшественника. Возможно, имеется в виду быстродействие в расчёте на 1 Вт затрачиваемой энергии.

Поскольку провайдеры облачных сервисов, ИИ-стартапы и суверенные субъекты масштабируют свои ЦОД, Marvell видит растущий спрос не только на основное вычислительное оборудование, включая пользовательские CPU, GPU и ускорители, но и на широкий спектр вспомогательных полупроводниковых элементов, включая контроллеры сетевых интерфейсов, чипы управления питанием, устройства расширения памяти и т.д., пишет Converge Digest.

В ходе мероприятия для инвесторов AI Investor Day 2025 гендиректор Мэтт Мерфи (Matt Murphy) обрисовал растущую роль компании в поддержке ИИ-инфраструктуры, отметив два ключевых события, формирующих рынок: рост числа новых разработчиков ИИ-инфраструктуры за пределами традиционных четырёх ведущих гиперскейлеров и быстрое появление компонентов XPU Attach как важной новой категории кастомных полупроводников. Мерфи отметил, что эти тенденции способствуют формированию гораздо более крупного и разнообразного общего целевого рынка, чем прогнозировалось ранее.

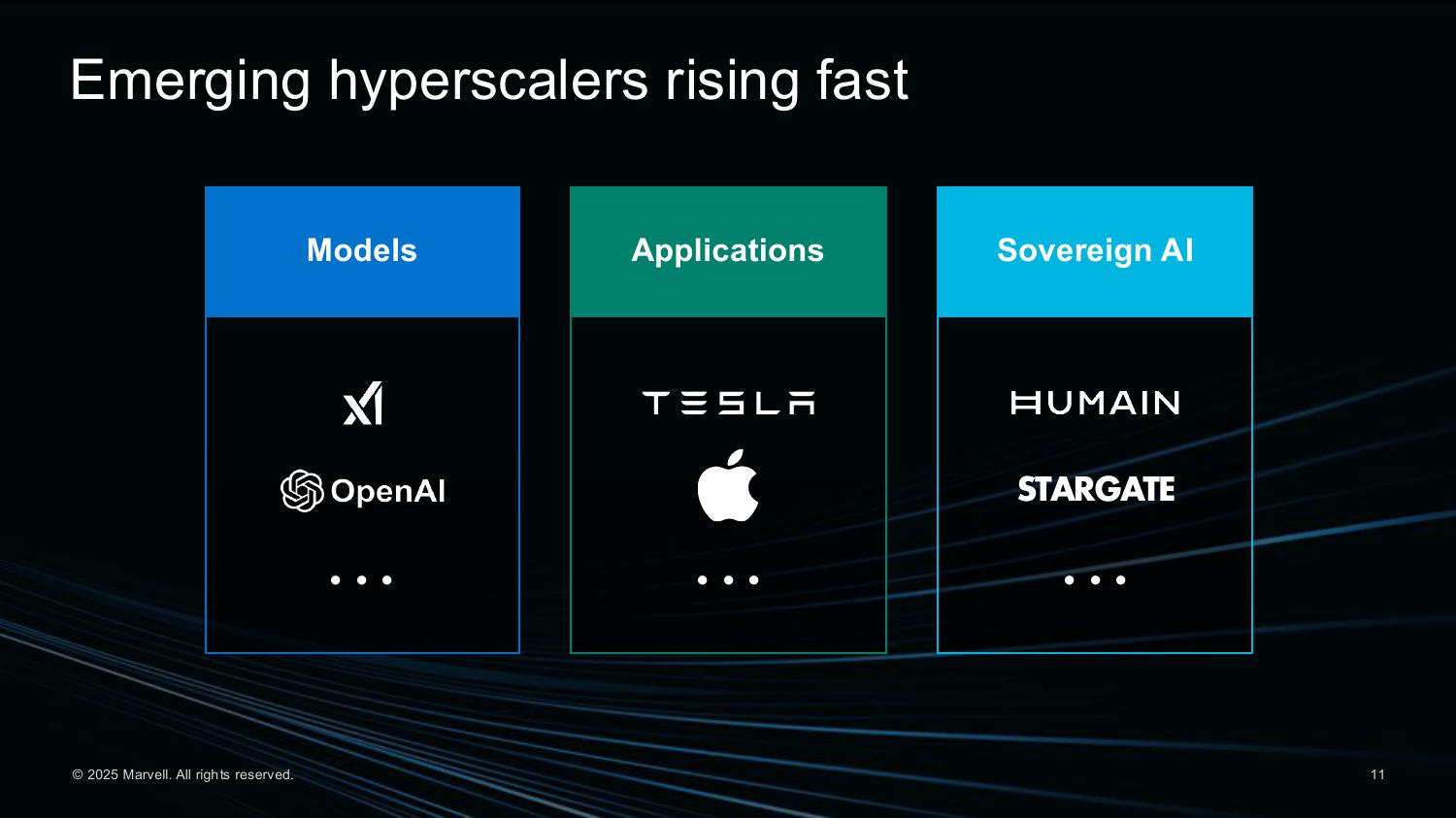

Источник изображений: Marvell

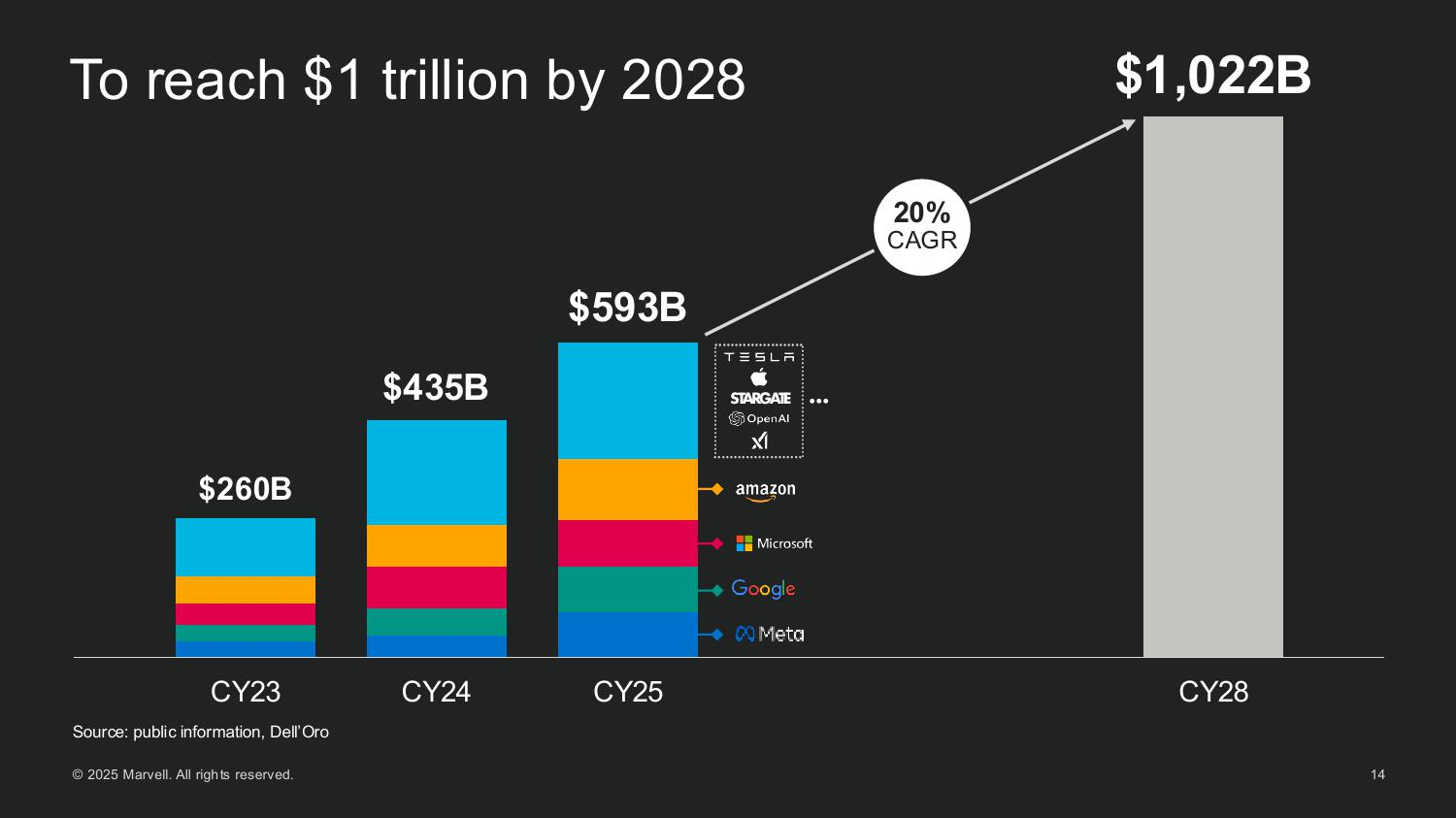

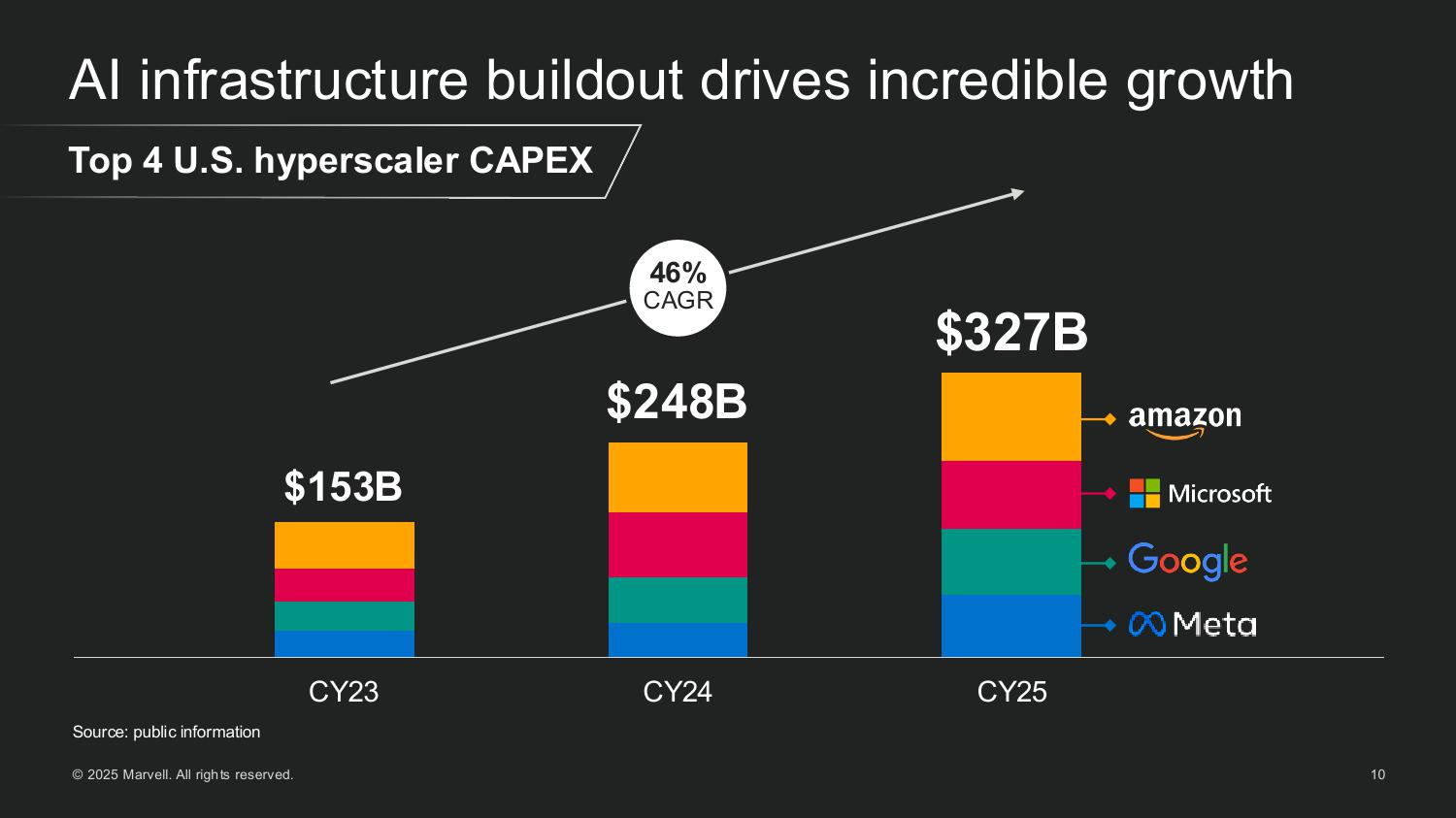

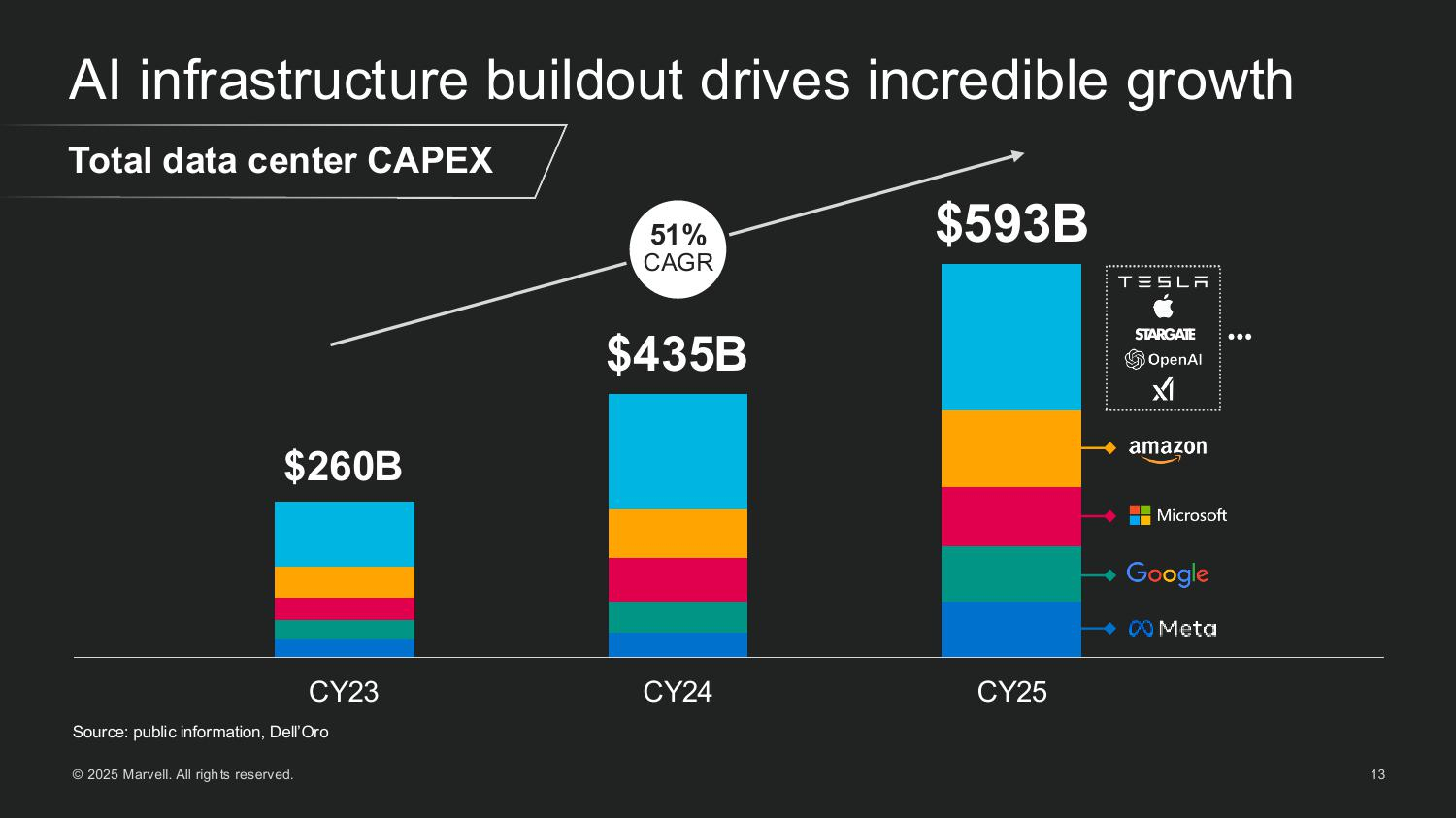

Мерфи рассказал, как резко выросли глобальные капитальные затраты на ЦОД, обусловленные ростом гиперскейлеров и развитием суверенного ИИ. Ведущие американские гиперскейлеры — AWS, Microsoft, Google и Meta✴ — увеличили совокупные капитальные затраты со $150 млрд в 2023 году до более чем $300 млрд в 2025 году. По прогнозам, на глобальном уровне к 2028 году затраты превысят уже $1 трлн. Marvell считает, что значительная часть этих расходов будет направлена на кастомные полупроводниковые платформы.

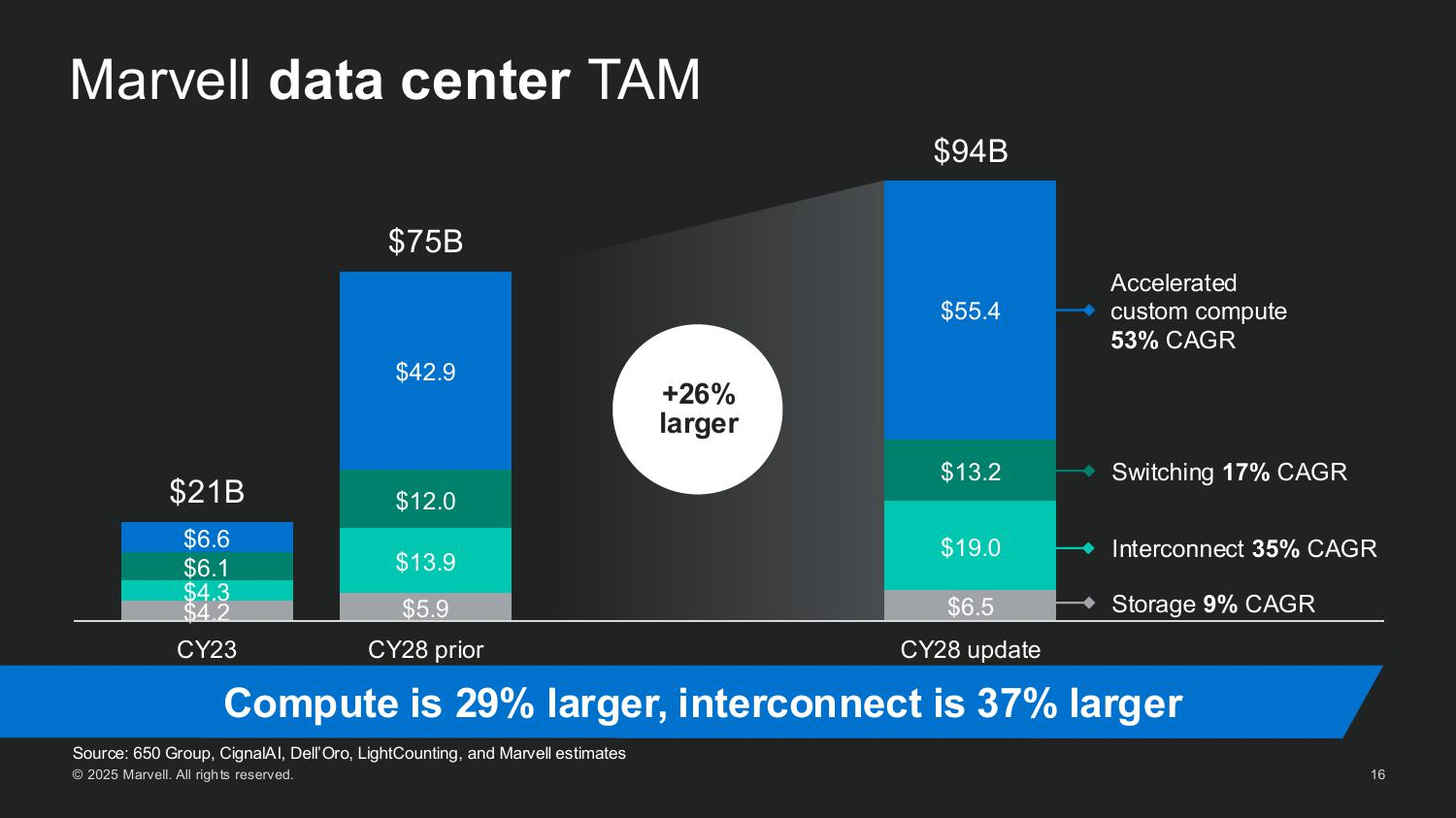

Marvell пересмотрела прогноз общего целевого рынка (TAM) в сторону увеличения до $94 млрд к 2028 году, что на 25 % больше её оценки в прошлом году. Эта сумма включает:

• $40 млрд — сегмент кастомных XPU (ускорители, CPU, GPU, DPU), среднегодовой темп роста — 47 %
• $15 млрд — сегмент кастомных XPU Attach (сетевые карты, силовые ИС, сопроцессоры безопасности, экспандеры памяти), среднегодовой темп роста — 90 %
• Остальная часть охватывает коммутацию, интерконнект и хранение — сегменты, в которых Marvell тоже работает.

Мерфи подчеркнул, что XPU Attach — прорывная категория, отметив, что «вычислительные ИИ-платформы больше не определяются одним чипом. Это сложные системы с бурным ростом числа сокетов — каждый из которых представляет собой новую возможность [для компании]».

«В прошлом году у нас было три кастомных вычислительных чипа и TAM на $75 млрд. В этом году у нас 18 сокетов, TAM на $94 млрд и растущий поток из более чем 50 проектов. Рынок ИИ-инфраструктуры быстро развивается, и Marvell находится прямо в его центре», — подытожил Мерфи.

Marvell на сегодняшний день обеспечила разработку 18 кастомных чипов:

• 5 XPU с ведущими американскими гиперскейлерами
• 13 XPU Attach (включая производственные и проектные обязательства)
• 6 (2 XPU + 4 Attach) с новыми игроками рынка ИИ-инфраструктуры, такими как xAI и Tesla.

Marvell сопровождает более 50 активных кастомных полупроводниковых проектов — сочетание XPU и Attach — с более чем 10 клиентами. Среди них облачные гиперскейлеры, новые ИИ-стартапы и национальные ИИ-инициативы. По оценкам компании, эти проекты принесут $75 млрд потенциального дохода за весь срок их реализации, и это без учёта 18 уже готовых проектов.

Мерфи подчеркнул, что на этом рынке больше не доминирует несколько «мегасокетов». «Ещё в 2023 году на один сокет приходилось 75 % TAM. К 2028 году ни один сокет не будет превышать 10–15 %. Это огромная диверсификация — и она отлично подходит для нас», — сообщил глава Marvell.

NeuReality объявила о выходе чипа NR1, специально созданного для оркестрации инференса, передаёт HPCwire. Он сочетается с любым GPU или ИИ-ускорителем, позволяя повысить эффективность использование GPU почти до 100 % по сравнению со средним показателем в 30–50 % при традиционном сочетании классического процессора и сетевого адаптера в современных серверах.

Чип NR1 призван заменить традиционные CPU и NIC, которые являются узким местом для ИИ-нагрузок, предлагая вместе с тем шестикратное увеличение вычислительной мощности для обеспечения максимальной пропускной способности ускорителей и масштабного ИИ-инференса, утверждает разработчик.

Как отметила компания, в течение многих лет разработчики развивали GPU, чтобы соответствовать требованиям ИИ, делая их быстрее и мощнее. Но традиционные CPU, разработанные для эпохи интернета, а не эпохи ИИ, в основном не менялись, становясь узким местом, поскольку ИИ-модели становятся всё более сложными, а запросы ИИ-нагрузок растут в объёме.

Источник изображений: NeuReality

NR1 включает все базовые функции CPU, необходимые для работы с ИИ-задачами, выделенные обработчики мультимедиа и данных, аппаратный гипервизор и комплексные сетевые IP-блоки, что обеспечивает значительно более высокую производительность, более низкое энергопотребление и окупаемость инвестиций. В тестах самой компании исполнение одной и той же модели на базе генеративного ИИ на одном и том же ИИ-ускорителе её чип NR1 позволяет получить в 6,5 раза больше токенов, чем x86-сервер при той же стоимости и энергопотреблении.

В соответствии с текущей тенденцией на разделение ресурсов хранения и вычислений, дезагрегация ИИ-ресурсов обеспечивает оптимизированную изоляцию ИИ-вычислений, отметила NeuReality. Такое разделение особенно важно в ЦОД и облаках. Традиционные программно-управляемые платформы, ориентированные на CPU, сталкиваются с такими проблемами, как высокая стоимость, энергопотребление и узкие места в системе при обработке задач ИИ-инференса. Сложность современной инфраструктуры и высокая стоимость часто ограничивают использование всех возможностей инференса, утверждает NeuReality.

NR1 ориентирован на комплексную разгрузку ИИ-конвейера. Аппаратный ИИ-гипервизор отвечает за обработку путей данных и планирование заданий, охватывая механизмы пред- и постобработки данных, а также сетевой движок AI-over-Fabric. Благодаря этому достигнуто оптимальное соотношение цены и производительности и самые низкие эксплуатационные расходы, характеризующиеся низким энергопотреблением, минимальной задержкой и линейной масштабируемостью, говорит компания. Для DevOps и MLOps компания предоставляет полный SDK и сервисный слой на основе Kubernetes.

Новый чип предлагается использовать для решения задач в сфере финансов и страхования, здравоохранении и фармацевтике, госуслугах и образовании, телекоммуникации, ретейле и электронной коммерции, для нагрузок генеративного и агентного ИИ, компьютерного зрения и т.д.

NeuReality NR1 включает:

• 4 декодера видео/JPEG.
• 16 DSP для аудио/речи.
• 16 векторных DSP общего назначения.
• Сетевой движок AI-over-Fabric (TCP/ROCEv2).
• Два порта 10/25/50/100 GbE с шифрованием трафика на лету.
• Поддержку соединений клиент-сервер и сервер-сервер.
• Два уровня изолированных сетевых функций.

Вместе с анонсом ускорителей MI350X и MI355X также рассказала о планах на ближайшее будущее, включая выпуск ускорителей серий MI400 (Altair) в 2026 году и MI500 (Altair+) в 2027 году, а также решений UALink, Ultra Ethernet, DPU Pensando и стоечных архитектур, которые послужат основой ИИ-кластеров.

Так, AMD анонсировала новую архитектуру Helios AI с стойками двойной ширины, которая объединит процессоры AMD EPYC Venice с ядрами Zen 6, ускорители Instinct MI400 и DPU Vulcano. Благодаря приобретению ZT Systems компания смогла существенно ускорить разработку и интеграцию решений уровня стойки — Helios AI появятся уже в 2026 году.

Как сообщает DataCenter Dynamics, Эндрю Дикманн (Andrew Dieckmann), корпоративный вице-президент и генеральный менеджер AMD по ЦОД рассказал перед мероприятием, что решение об увеличении ширины стойки было принято в сотрудничестве с «ключевыми партнёрами» AMD, поскольку предложение должно соответствовать «правильной точке проектирования между сложностью, надёжностью и предоставлением преимуществ производительности».

По словам AMD, это позволит объединить тысячи чипов таким образом, чтобы их можно было использовать как единую систему «стоечного масштаба». «Впервые мы спроектировали каждую часть стойки как единую систему», — заявила генеральный директор AMD Лиза Су (Lisa Su) на мероприятии, пишет CNBC.

Источник изображений: AMD

Дикманн заявил, что Helios предложит на 50 % больше пропускной способности памяти и на 50 % больше горизонтальной пропускной способности (по сравнению с NVIDIA Vera Rubin), поэтому «компромисс [за счёт увеличения ширины стойки] был признан приемлемым, поскольку крупные ЦОД, как правило, ограничены не квадратными метрами, а мегаваттами».

Как указано в блоге компании, «Helios создана для обеспечения вычислительной плотности, пропускной способности памяти, производительности и горизонтального масштабирования, необходимых для самых требовательных рабочих ИИ-нагрузок, в готовом к развёртыванию решении, которое ускоряет время выхода на рынок».

Helios представляет собой сочетание технологий AMD следующего поколения, включая:

• Ускорители AMD Instinct MI400. Ожидается, что они будут предлагать до 432 Гбайт памяти HBM4, 20/40 Пфлопс (FP8/FP4), и 300-Гбайт/с полосу для горизонтального масштабирования. Эти ускорители обеспечат лидерство в производительности ИИ в стоечном масштабе для обучения массивных моделей и выполнения распределённого инференса.
• Возможность объединения до 72 ускорителей в одном домене посредством открытого стандарта UALink, что обеспечит совместимость и свободу выбора вендора. В Helios UALink используется для прямого объединения ускорителей между собой и с сетевыми адаптерами, а также (поверх Ethernet) для объединения ускорителей в нескольких узлах.
• Процессоры AMD EPYC Venice, которые получат до 256 ядер Zen 6. Они обеспечат до 1,7-кратный рост производительности и 1,6 Тбайт/с пропускной способности памяти в сравнении с текущими CPU.
• 800GbE DPU семейства Pensando Vulcano AI с поддержкой Ultra Ethernet и интерфейсами PCIe/UALink для прямого подключения к CPU и GPU. Vulcano имеет решающее значение для обеспечения быстрой и бесперебойной передачи данных в кластерах высокой плотности, эффективно устраняя узкие места в коммуникации для крупномасштабных ИИ-развертываний.

AMD отказалась сообщить стоимость анонсированных чипов, но, по словам Дикманна, ИИ-ускорители компании будут дешевле и в эксплуатации, и в приобретении в сравнении с чипами NVIDIA. «В целом, есть существенная разница в стоимости приобретения, которую мы затем накладываем на наше конкурентное преимущество в производительности, поэтому выходит значительная, исчисляемая двузначными процентами экономия», — сказал он.

AMD ожидает, что общий рынок ИИ-чипов превысит к 2028 году $500 млрд. Компания не указала, на какую долю общего пирога она будет претендовать — по оценкам аналитиков, в настоящее время у NVIDIA более 90 % рынка. Обе компании взяли на себя обязательство выпускать новые ИИ-чипы ежегодно, а не раз в два года, что говорит о том, насколько жёстче стала конкуренция и насколько важны передовые ИИ-технологии для гиперскейлеров.

AMD сообщила, что её чипы Instinct используются семью из десяти крупнейших игроков ИИ-рынка, включая OpenAI, Tesla, xAI и Cohere. По словам AMD, Oracle планирует предложить своим клиентам кластеры с более чем 131 тыс. ускорителей MI355X. Meta✴ сообщила, что уже использует AMD-кластеры для инференса Llama и что она планирует купить серверы с чипами AMD следующего поколения. В свою очередь, представитель Microsoft сказал, что компания использует чипы AMD для обслуживания ИИ-функций чат-бота Copilot.

AMD представила ускоритель Instinct MI355X для ИИ- и HPC-нагрузок, демонстрирующий значительный рост производительности в задачах инференса, но вместе с тем почти удвоенное энергопотребление по сравнению с MI300X 2023 года выпуска, сообщил ресурс ComputerBase. Есть и чуть более простая версия MI350X, менее требовательная к питанию и охлаждению.

AMD Instinct MI350X (Antares+) основан на оптимизированной архитектуре CDNA 4, отличающейся эффективной поддержкой новых форматов вычислений, в чём AMD ранее не была сильна. В дополнение к FP16 новый ускоритель поддерживает не только FP8, но также FP6 и FP4, которые актуальны для ИИ-нагрузок, особенно инференса. AMD во многом позиционирует Instinct MI350X как ускоритель для инференса, что имеет смысл, поскольку масштабирование MI350X по-прежнему ограничено лишь восемью ускорителями (UBB8), что снижает их конкурентоспособность по сравнению с ускорителями NVIDIA. Впрочем, для т.н. думающих моделей масштабирование тоже важно, что уже сказалось на продажах MI325X.

Источник изображений: AMD via ServeTheHome

Серия ускорителей AMD Instinct MI350X включает две модели: стандартный ускоритель Instinct MI350X мощностью 1000 Вт, который всё ещё можно использовать с системами воздушного охлаждения, а также более производительный Instinct MI355X до 1400 Вт, рассчитанный исключительно на работу с СЖО. Впрочем, AMD считает, что некоторые из её клиентов смогут использовать воздушное охлаждение для MI355X, пишет Tom's Hardware. В случае СЖО в одну стойку можно упаковать до 16 узлов (128 ускорителей MI355X), а в случае воздушного охлаждения — до 8 узлов (64 ускорителя MI350X). Для вертикального масштабирования предполагается использование UALink, для горизонтального — Ultra Ethernet.

Оба ускорителя будут поставляться с 288 Гбайт памяти HBM3E с пропускной способностью до 8 Тбайт/с. Сообщается, что ускоритель MI350X обладает максимальной производительностью в операциях FP4/FP6 в размере 18,45 Пфлопс, тогда как MI355X — до 20,1 Пфлопс. То есть обе модели серии Instinct MI350X превосходят ускоритель NVIDIA B300 (Blackwell Ultra), который с производительностью 15 FP4 Пфлопс. Что интересно, для векторных FP64-вычислений AMD сохранила тот же уровень производительности, что был у MI300X, а матричные FP64-вычисления стали почти вдвое медленнее. Тем не менее, это всё равно лучше, чем почти 30-кратное снижение скорости FP64-расчётов при переходе от B200 к B300.

Если сравнивать производительность новых чипов с предшественником, то производительность MI350X в вычислениях с точностью FP8 составляет около 9,3 Пфлопс, в то время как у MI355X, как сообщается, этот показатель составляет 10,1 Пфлопс, что значительно выше, чем 5,22 Пфлопс у Instinct MI325X (во всех случаях речь идёт о разреженных вычислениях). MI355X также превосходит NVIDIA B300 на 0,1 Пфлопс в вычислениях FP8. Формально разница между MI350X и MI355X не так велика, но на практике она может достигать почти 20 % из-за возможности более долго поддерживать частоты при наличии СЖО. В целом, по словам AMD, в ИИ-тестах MI350X/MI355X быстрее MI300X в 2,6–4,2 раза в зависимости от задачи и до 1,3 раз быстрее (G)B200, но при этом значительно дешевле последних.

Компоновка MI350X/MI355X напоминает компоновку MI300X. Есть восемь 3-нм (TSMC N3P) XCD-чиплетов, лежащих поверх двух 6-нм (N6) IO-тайлов (IOD) и обрамлённых восемью стеками HBM3E. Переход к двум IOD повлиял и на NUMA-домены, поскольку теперь память можно поделить только пополам. А вот вычислительных инстансов может быть до восьми.

Используется комбинированная 3D- и 2.5D-компоновка чиплетов, причём для связи IOD, т.е. двух половинок всего чипа, используется шина Infinity Fabric AP с пропускной способностью 5,5 Тбайт/с. Каждый XCD содержит 36 CU, из которых активно только 32 (для повышения процента годных чипов), и общий L2-кеш объёмом 4 Мбайт. Все XCD подключены к Infinity Cache объёмом 256 Мбайт. Для связи с внешним миром есть один интерфейс PCIe 5.0 x16 (128 Гбайт/с) и семь линий Infinity Fabric (1075 Гбайт/с), которые как раз и позволяют объединить восемь ускорителей по схеме каждый-с-каждым.

Технический директор AMD Марк Пейпермастер (Mark Papermaster) заявил, что отрасль продолжит разрабатывать всё более мощные процессоры и ускорители для суперкомпьютеров, чтобы достичь производительности зеттафлопсного уровня примерно через десятилетие. Однако этот рост будет достигаться ценой резкого увеличения энергопотребления, поэтому суперкомпьютер с производительностью такого уровня будет потреблять примерно 500 МВт — половину того, что вырабатывает средний реактор АЭС.

Для поддержания роста производительности пропускная способность памяти и масштабирование мощности тоже должны расти. Согласно расчётам AMD, пропускная способность памяти ускорителя должна более чем удваиваться каждые два года, чтобы сохранить соотношение ПСП к Флопс. Это потребует увеличения количества стеков HBM на один ускоритель, что приведёт к появлению более крупных и более энергоёмких ускорителей и модулей.

Instinct MI300X имел пиковую мощность 750 Вт, Instinct MI355X имеет пиковую мощность 1400 Вт, в 2026–2027 гг., по словам Пейпермастера, нас ждут ускорители мощностью 1600 Вт, а в конце десятилетия — уже 2000 Вт. У чипов NVIDIA энергопотребление ещё выше — ожидается, что у ускорителей Rubin Ultra с четырьмя вычислительными чиплетами энергопотребление составит до 3600 Вт. На фоне растущего энергопотребления суперкомпьютеры и ускорители также быстро набирают производительность. Согласно презентации AMD на ISC 2025, эффективность производительности увеличилась с примерно 3,2 ГФлопс/Вт в 2010 году до примерно 52 Гфлопс/Вт к моменту появления экзафлопсных систем, таких как Frontier.

Поддержание такого темпа роста производительности потребует удвоения энергоэффективности каждые 2,2 года, пишет Tom's Hardware. Прогнозируемая система зетта-класса потребует эффективность на уровне 2140 Гфлопс/Вт, т.е. в 41 раз выше, чем сейчас. AMD считает, что для значительного повышения производительности суперкомпьютеров через десятилетие потребуется не только ряд прорывов в архитектуре чипов, но и прорыв в области памяти и интерконнектов.

Несмотря на дефицит передовых ИИ-ускорителей на китайском рынке, китайская компания Huawei, выпустившая модель Ascend 910C, может столкнуться с проблемами при её продвижении. Она рассчитывала помочь китайскому бизнесу в преодолении санкций на передовые полупроводники, но перспективы нового ускорителя остаются под вопросом, сообщает The Information.

Китайские гиганты вроде ByteDance, Alibaba и Tencent всё ещё не разместили крупных заказов на новые ускорители. Основная причина в том, что экосистема NVIDIA доминирует во всём мире (в частности, речь идёт о программной платформе CUDA), а решения Huawei недостаточно развиты. В результате компания продвигает продажи государственным структурам (при поддержке самих властей КНР) — это косвенно свидетельствует о сложности выхода на массовый рынок.

Китайский бизнес годами инвестировал в NVIDIA CUDA для ИИ- и HPC-задач. Соответствующий инструментарий, библиотеки и сообщество разработчиков — настолько развитая экосистема, что альтернатива в лице Huawei CANN (Compute Architecture for Neural Networks) на её фоне выглядит весьма слабо. У многих компаний всё ещё хранятся огромные запасы ускорителей NVIDIA, накопленные в преддверии очередного раунда антикитайских санкций, поэтому у их владельцев нет стимула переходить на новые и незнакомые решения.
