В данной статье мы рассмотрим пример применения устройств NetPing для обеспечения надёжного мониторинга и управления инфраструктурой организации, охватывающей серверные помещения, складские зоны и офисные пространства.

При управлении IT-инфраструктурой организации могут сталкиваться со следующими трудностями:

• Отсутствие контроля температурных условий приводит к перегреву серверного оборудования, особенно в случае отказа системы охлаждения в летнее время. Такие ситуации повышают риск выхода из строя серверов и критически важных систем;
• Регулярные колебания напряжения в электросети негативно сказываются на работе серверов и сетевых устройств, что приводит к перезагрузкам, сбоям и, в конечном итоге, к сокращению срока службы оборудования. Без системы мониторинга электропитания обнаружить и оперативно отреагировать на эти скачки невозможно;
• В серверной не контролируется уровень влажности, что может приводить к коррозии контактов и компонентов. В условиях повышенной влажности склада срок службы оборудования может существенно снижаться, однако, из-за отсутствия датчиков влажности эта угроза остаётся незамеченной;
• Серверная комната уязвима для несанкционированного доступа, так как отсутствует датчик открытия двери. При доступе посторонних лиц оборудование может быть случайно повреждено или перенастроено, что добавляет неопределённости в работу инфраструктуры;
• Из-за невозможности удалённого управления розетками происходят задержки в решении инцидентов. В случае зависания или сбоя одного из устройств (например, интернет-шлюза или VoIP-шлюза), перезагрузка может быть выполнена только вручную, что требует присутствия персонала на объекте и вызывает временные простои.

Для решения таких задач требуется устройство, которое могло бы:

• Обеспечивать круглосуточный мониторинг температурных и влажностных условий в серверных и на складе;
• Фиксировать состояние дверей и доступ в помещения;
• Контролировать качество электропитания и отправлять уведомления в случае отклонений;
• Быть совместимым с сетевой инфраструктурой для интеграции в единую систему мониторинга.

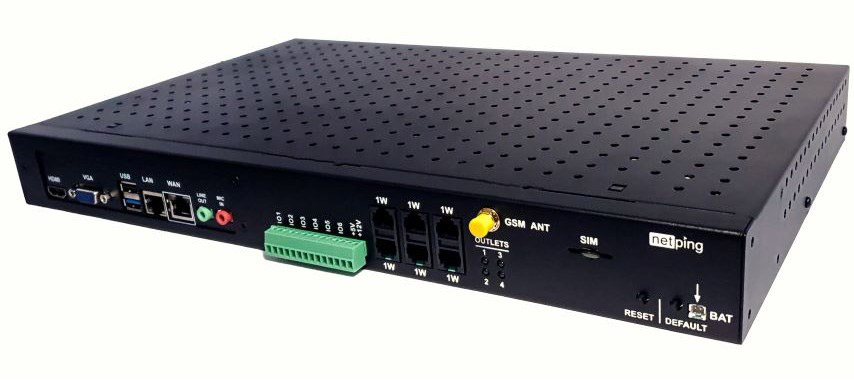

В качестве решения мы предлагаем использовать как основной элемент системы мониторинга устройство NetPing Monitoring Server 90Z04, оснащённое предустановленным сервером Zabbix для контроля состояния оборудования и IT-систем. Устройство поддерживает до 1000 измеряемых метрик одновременно, что позволяет отслеживать различные параметры сети и серверного оборудования 24/7.

Основные характеристики устройства:

• Поддержка SNMP, HTTP API, Syslog для сбора метрик и управления оборудованием;
• Подключение датчиков через интерфейсы 1-Wire и дискретные входы для мониторинга физических параметров, таких как температура, влажность, электропитание и доступ в помещения;
• Возможность подключения к сетевой инфраструктуре через Ethernet;
• Управляемые розетки с функцией мониторинга для удалённого управления подключенными устройствами, включая перезагрузку или отключение питания;
• Автоматические оповещения ― устройство поддерживает уведомления через SNMP Traps, E-mail, SMS и Telegram. Это позволяет персоналу оперативно получать информацию о неполадках и предотвращать возможные инциденты;
• Простота в развёртывании ― Zabbix уже настроен и готов к работе с момента запуска устройства из коробки.

Область мониторинга и оборудование, задействованное в данной задаче

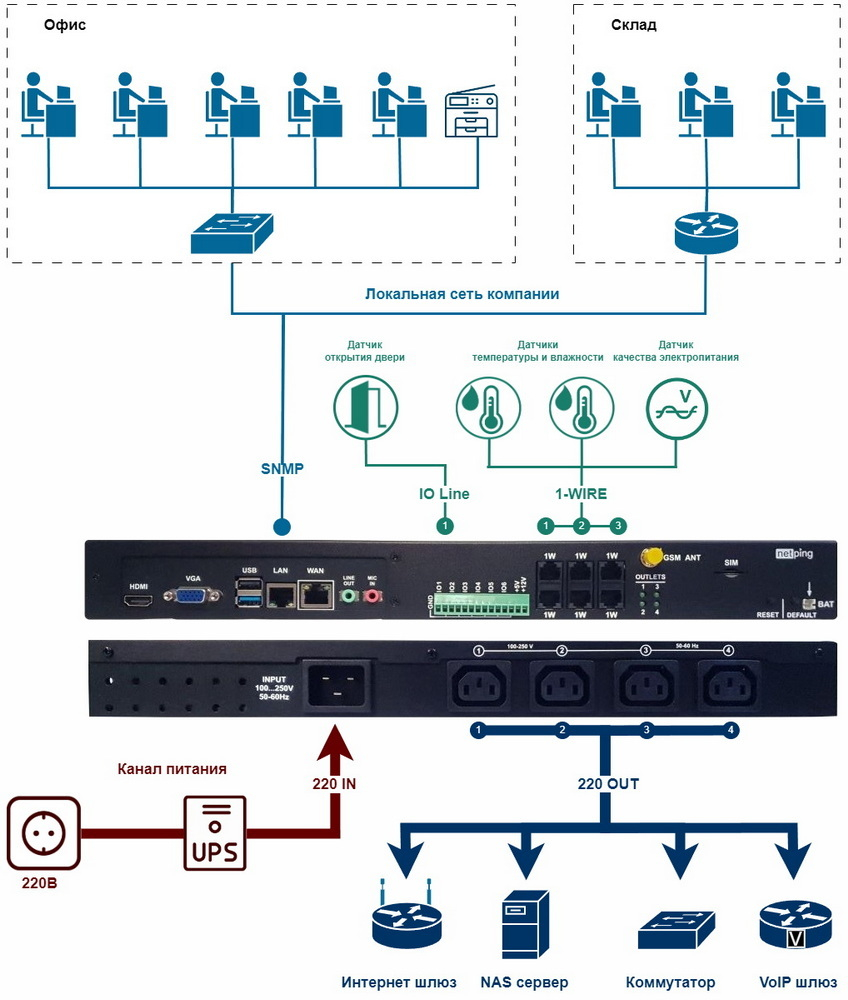

На рисунке ниже представлены основные узлы сети и подключаемые к NetPing Monitoring Server 90Z04 устройства.

Офис

• 5 рабочих мест, подключенных к локальной сети организации, что позволяет вести мониторинг активности и состояния пользователей;
• Маршрутизатор и сетевой коммутатор обеспечивают связь и доступ к внутренним и внешним ресурсам организации;
• МФУ ― подключено к локальной сети и мониторится для отслеживания состояния и доступности.

Удаленный склад

• 3 рабочих места, подключенных к локальной сети для обмена данными и доступа к общим ресурсам;
• Граничный роутер с поддержкой VPN ― используется для соединения удалённого склада с центральным офисом, подключен к локальной сети и находится под постоянным мониторингом для безопасности;

Серверный шкаф

Все устройства подключены к управляемым розеткам NetPing Monitoring Server 90Z04:

• Розетка 1 ― интернет-шлюз для обеспечения доступа к сети;
• Розетка 2 ― NAS-сервер для хранения и резервного копирования данных;
• Розетка 3 ― коммутатор, обеспечивающий сетевую инфраструктуру для серверного оборудования;
• Розетка 4 ― VoIP-шлюз для обеспечения корпоративной телефонии.

Подключенные датчики

• Датчик открытия двери (Извещатель охранный ИО102-20/Б2П, 2м) подключен к дискретному каналу IO Line, фиксирует доступ в серверный шкаф для обеспечения безопасности;
• Датчик температуры NetPing, мод. THS и Датчик влажности NetPing, мод. HS подключены к портам 1-Wire и контролируют климатические условия для предотвращения перегрева и отсыревания оборудования;
• NetPing датчик качества электропитания 1-wire 910S20 подключен к порту 1-Wire для мониторинга параметров электросети и защиты оборудования от перебоев в электропитании.

Питание устройства

• ИБП (Источник бесперебойного питания) подключен ко входу электропитания на NetPing Monitoring Server 90Z04, обеспечивает защиту от перебоев в электропитании и стабилизирует работу оборудования.

Результаты использования устройства NetPing Monitoring Server 90Z04

• Повышение уровня безопасности и контроля ― система фиксирует все изменения параметров и доступ к серверной комнате, что повышает общий уровень безопасности;
• Снижение риска простоев и сбоев ― подключение через ИБП и возможность мониторинга качества электропитания позволяют минимизировать риски, связанные с перебоями электропитания;
• Автоматизация и оперативное реагирование ― сценарии уведомлений и управление розетками сокращают время реакции на инциденты;
• Оптимизация расходов ― анализ потребления энергии и автоматизация позволяют организации оптимизировать расходы и распределение ресурсов.

NetPing Monitoring Server 90Z04 — это эффективное решение для организаций, которым требуется надёжный контроль за состоянием IT-инфраструктуры и автоматизация процессов управления. Его функциональные возможности, такие как поддержка системы Zabbix, мониторинг сетевых устройств и удалённое управление электропитанием, делают его идеальным выбором для малых и средних предприятий, которым необходимо обеспечить стабильную работу IT-систем.

Поддержка и контактная информация

Чтобы получить подробную консультацию, обращайтесь в службу технической поддержки. Специалисты помогут выбрать оптимальное решение, соответствующее конкретным требованиям и условиям эксплуатации.

• Email: support@netping.ru
• Телефон отдела продаж: +7 / 495 / 646-85-37

Группа компаний NetPing с 2005 года разрабатывает и производит устройства для мониторинга и удаленного управления энергопитанием серверного оборудования. Устройства NetPing полезны компаниям, которые используют IT-оборудование, инженерам и системным администраторам, сервисным компаниям и провайдерам, а также компаниям-интеграторам проектов IT-инфраструктуры.

NetPing ― ваш надежный партнер в обеспечении стабильности и безопасности серверной инфраструктуры!
