Обзор Aquarius Server I40 S34: нестандартный сервер для нестандартных задач



Первое, что бросается в глаза при взгляде на Aquarius Server I40 S34, – это отсутствие стандартного разъёма питания типа IEC C13/C14. Вместо него установлена трёхконтактная колодка для подключения внешнего источника постоянного тока 19-24 В (150 Вт). То есть как раз под бортовую сеть большегрузного и части общественного транспорта или низковольтные сети на предприятиях. Нам же для теста пришлось использовать внешний БП.

Aquarius Server I40 S34

Aquarius Server I40 S34

Впрочем, главная особенность устройства — полностью пассивное охлаждение всей системы. Верхняя крышка корпуса — это, по сути, большой составной радиатор, к которому подводятся контурные теплотрубки отечественного производителя «Теркон-КТТ», о решениях которого мы писали ранее. Слева и справа располагаются массивные алюминиевые блоки с оребрением, а контактные плоскости сделаны из меди. По этой причине масса сервера в полностью снаряжённом состоянии может достигать 10 кг, хотя сам по себе он не такой уж и большой: 398 × 482 × 44 мм (укороченное 19-дюймовое шасси высотой 1U).

Схема СО такова: тепло от процессора отводится к радиатору, который расположен на левой половине корпуса. Туда, где как раз может располагаться единственная карта расширения PCI-E x16 — райзер для неё специально развёрнут на 180° по вертикали. Впрочем, если учесть, до каких температур может разогреваться радиатор над ней, то выбор карт окажется весьма ограниченным — заявлена штатная поддержка плат с TDP 8-9 Вт. В радиаторе справа, над материнской платой — как раз там, где находятся модули оперативной памяти, есть отдельные выемки для них.

Обратите внимание на то, что, хотя корпус и не имеет кулеров, он всё же не является герметичным, то есть пыле- и влагозащищённым, а также взрывобезопасным и далее по списку. Фактически единственная вентиляционная решётка находится в задней планке материнской платы, ну и в целом щелей в корпусе не так уж много, но они всё же есть. Устройство, согласно описанию, рассчитано на работу при температуре от 0 до 60 °C (по факту это лимит для материнской платы). Впрочем, если учитывать температуры, которые мы получили во время тестов, возникают сомнения, что сервер способен работать в таких условиях без дополнительного охлаждения.

На передней панели корпуса располагаются два порта USB 2.0, два аудиоразъёма 3,5 мм (не разведены), два ярких индикатора (питание, активность накопителей), кнопка питания (это именно кнопка, а не переключатель) и два слота для установки 2,5” SATA3-накопителей с возможностью горячей замены. Есть и вариант стационарной установки таких накопителей. В общем, особо рассчитывать на расширение функциональности не стоит.

В тестовом сервере установлена материнская плата ASRock Rack E3C232D2I формата Mini-ITX, на чипсете C232 и с процессорным разъемом LGA1151, в первую очередь для CPU Intel Xeon E3-1200 v5 или v6. Она оснащена двумя слотами для модулей памяти DDR4 ECC UDIMM, IPMI 2.0 + iKVM на базе ASPEED AST2400 (Full HD, VRAM 256 Мбайт), слотом M.2 2230, внутренним портом USB 2.0 Type A и разъёмом для модулей TPM 2.0. На заднюю панель выведены следующие порты и разъёмы: 4 × USB 3.0, 2 × USB 2.0, 1 × D-Sub, 1 × COM, 2 × Gigabit Ethernet (Intel i210 и i219), выделенный Gigabit Ethernet для IPMI/iKVM (Realtek RTL8211E).

Технические характеристики Aquarius Server I40 S34
Мат. плата ASRock Rack E3C232D2I
Чипсет Intel C232; ASPEED AST2400 (VRAM 256 Мбайт)
CPU/GPU Низковольтные Intel Xeon E3-1200 v5/v6, Core i3, Pentium, Celeron (LGA1151)
Память DDR4-2400 UDIMM ECC; 2 канала; до 32 Гбайт суммарно
Сеть 2 × 1 GbE Intel i210, i219; 1 × 1 GbE Realtek RTL8211E для IPMI/iKVM
Накопители 2 × SATA3 2,5"; 1 × M.2 2230 SATA/NVMe
Порты 6 × USB 3.0, 2 × USB 2.0; 1 × D-Sub; 1 × COM
Расширение 1 × PCI-E 3.0 x16; 1 × TPM 2.0; 1 × USB 2.0 Type A
Индикаторы Питание/состояние, накопители
Аппаратные кнопки Питание
Охлаждение Пассивное: контурные тепловые трубки «Теркон-КТТ»; радиаторы (алюминий + медь)
Размеры 398 × 482 × 44 мм (высота 1U)
Масса 10 кг
Питание 100-240 В 50-60 Гц; 200 Вт
Условия эксплуатации t 0-60 °C
Цена от ≈$1 500
Гарантия 1 год

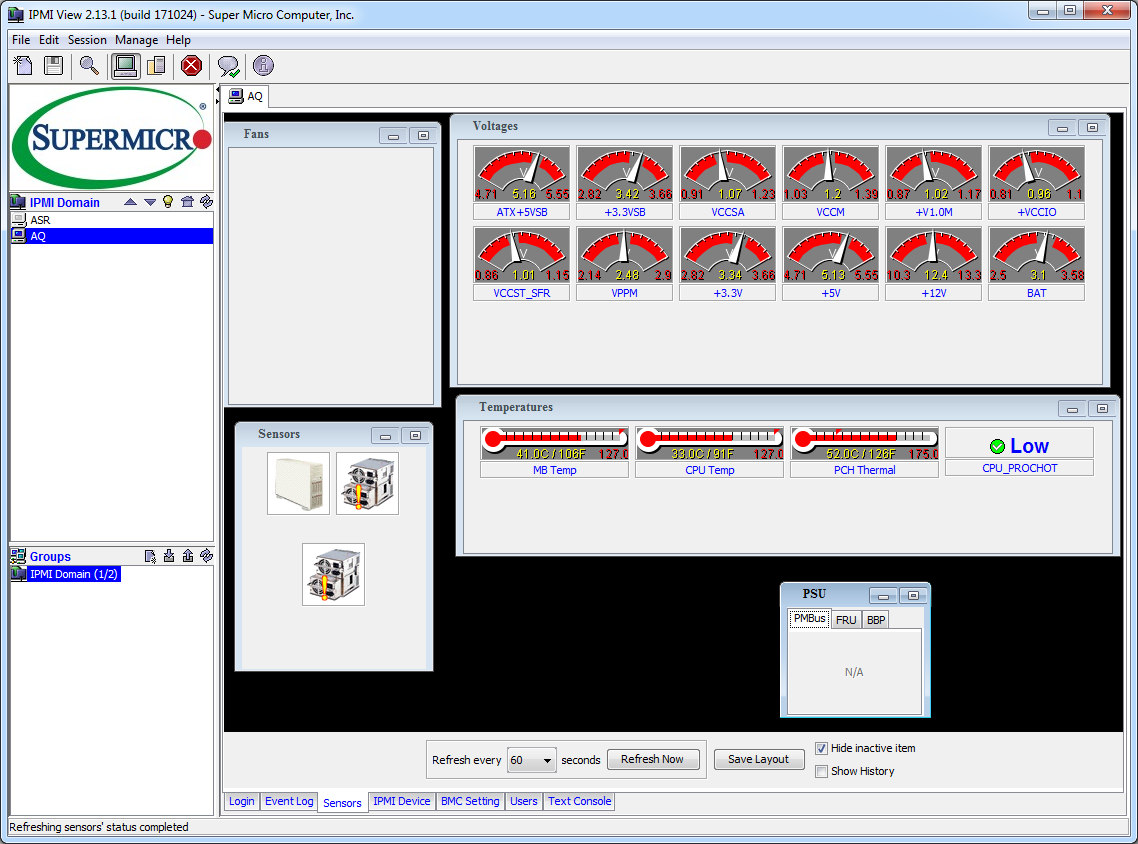

Чипсет поддерживает создание RAID-массивов уровней 0, 1, 5 и 10, хотя в данном случае актуально только «зеркало». Стандартные средства удалённого управления и мониторинга включают IPMI 2.0, веб-интерфейс и Java-клиент для IP-KVM. К слову, обновления для BMC до сих пор нет (и вряд ли оно будет), так что в настройках последних версий JRE придётся подкрутить некоторые параметры безопасности для запуска вышеупомянутого клиента.

В описании сервера также указывается поддержка конфигураций с Intel Core i3, Pentium или Celeron (материнская плата умеет работать и с ними). Так или иначе предполагается использование относительно простых процессоров с малым TDP, потому что система охлаждения на большее и не рассчитана. Нам достался Intel Xeon E3-1260L v5: 4 ядра, 8 потоков, базовая и турбочастота 2,9 и 3,9 ГГц соответственно, 8 Мбайт L3-кеша, до 64 Гбайт DDR4-2133/DDR3L-1600 ECC, Skylake, техпроцесс 14 нм, TDP 45 Вт.




В спецификациях на сайте Intel не указана предельная рабочая температура, а в неофициальных источниках указывается 100° C. После проведения основных тестов для оценки работы системы охлаждения было решено прогреть процессор в Prime95 в течение часа. В результате температура радиатора, отводящего тепло от него, достигла 57-58 °C, а сам CPU в пике разогревался до 82 °C. Центральная крышка при этом нагрелась до 45 °C, а радиатор над материнской платой — почти до 40 °C.

Температура RAM — нам достался один модуль Micron DDR4-2133 на 16 Гбайт — во время теста достигла 54° C. Накопитель, хоть и не принимавший участие в тесте напрямую, дошёл до отметки 42° C. Впрочем, для последних двух компонентов это не предел — в пике температуры оперативной памяти и SSD приближались к 60° и 50° C соответственно. Сам сервер был установлен в офисе и никакого дополнительного охлаждения не получал. Во всех случаях температуры компонентов хоть и не были слишком близкими к критическим, но всё же оставались довольно высокими.

После снятия нагрузки температура радиаторов падает со скоростью примерно 1-2 градуса в минуту. В простое температура CPU была в районе 30 °C и менее, а при средних нагрузках стоит рассчитывать на значения около 50-60 °C. Это обязательно надо учитывать при установке сервера. В целом же система охлаждения довольно неплоха, хоть и несколько непривычна.

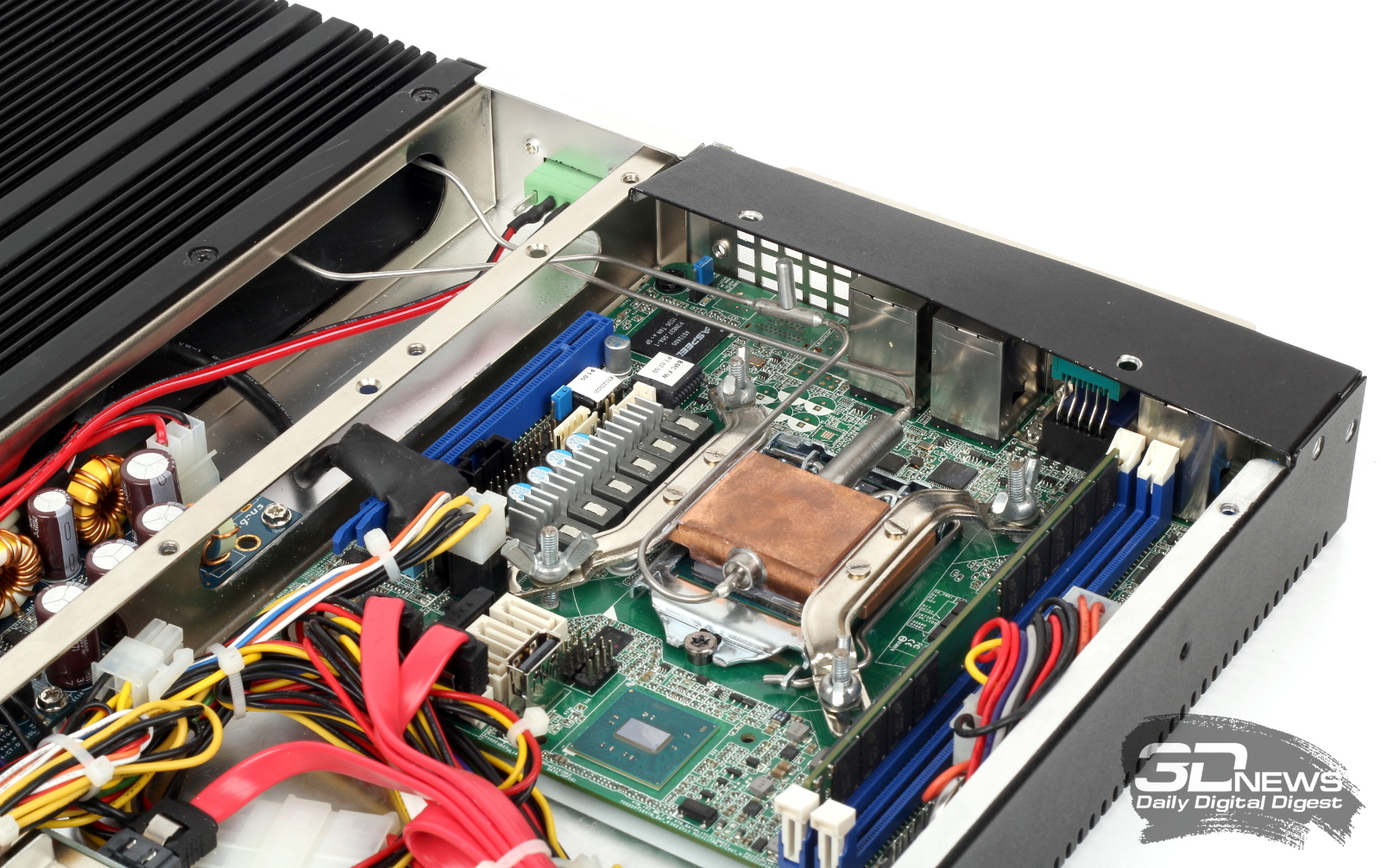

Также следует отметить, что процесс разборки сервера нетривиален, да и в целом его конструкция вряд ли подразумевает быстрое самостоятельное обслуживание на месте. От теплосъёмника на процессоре отходят две тоненькие контурные теплотрубки, которые потом змейкой проходят внутри крышки-радиатора. Чтобы снять её, придётся практически полностью разобрать корпус устройства. Впрочем, для замены памяти достаточно просто открутить винты правой крышки. Она же, к слову, занимается отводом тепла от чипсета материнской платы.

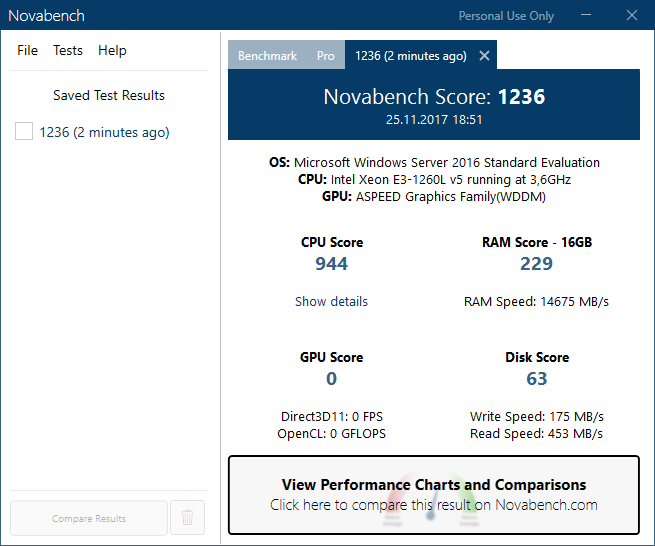

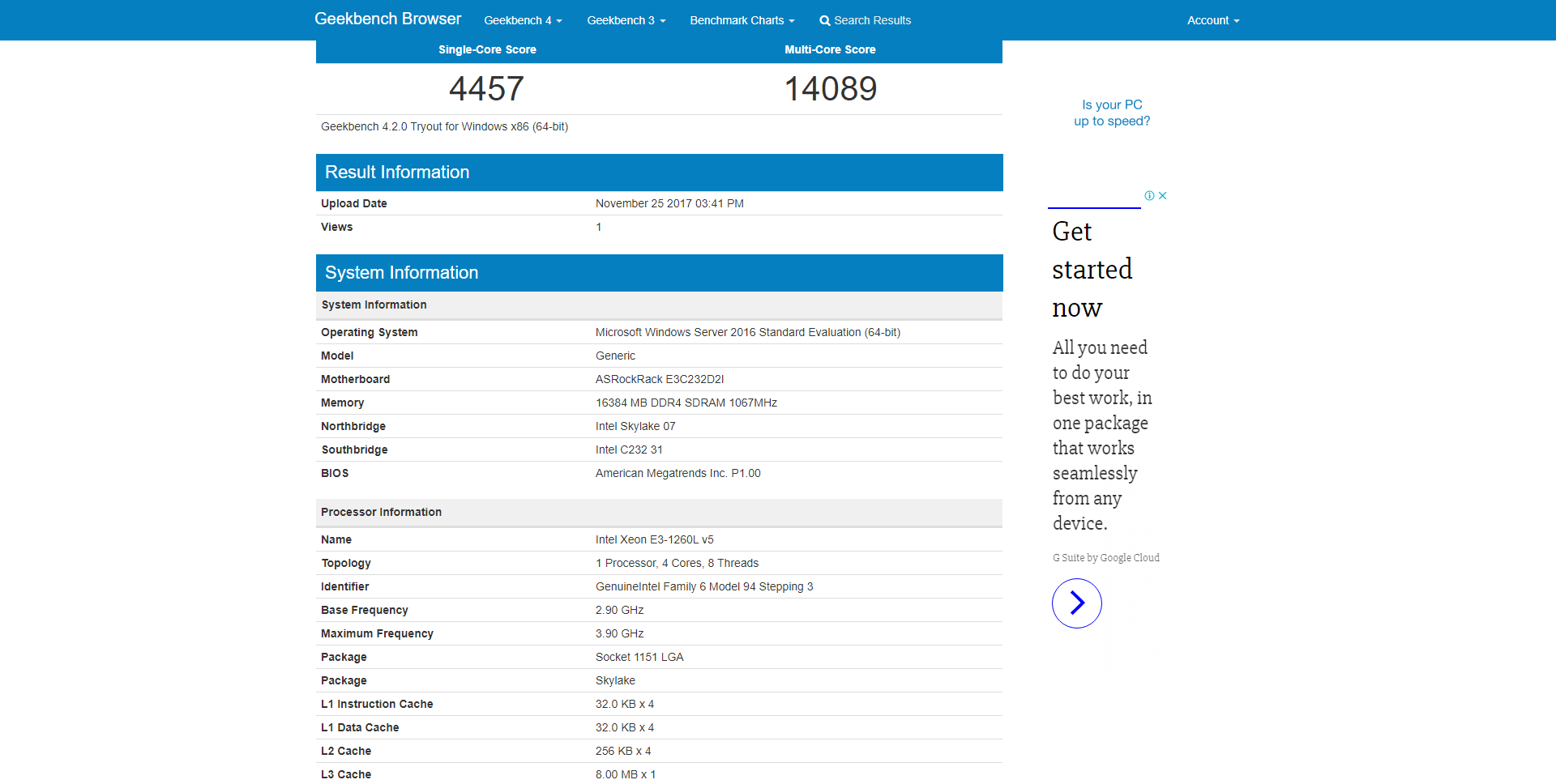

Для остальных тестов, как обычно, на единственный предоставленный накопитель (Intel SSDSC2BW180A4) была установлена ОС Windows Server 2016 Standard с графическим интерфейсом. В PCMark 8 в бенчмарке Work Conventional сервер получил 3707 баллов. В Geekbench CPU заработал 14089 и 4457 баллов в мульти- и однопоточном тесте соответственно. Результаты остальных тестов в таблице и галерее ниже.

Тесты Aquarius Server I40 S34 (Intel Xeon E3-1260L v5)
Бенчарк Результат
PCMark 8, Work 3707
PCMark 8, Storage 4908
SiSoft Sandra Lite 2017 SP3 6,11 КПТ
Fritz Chess RS/KNPS   30,18 / 14487
HWBOT x265 27,28 FPS
Corona 1.3 04:21 / 1 860 010 Rays/s
CINEBENCH R15, Single / Multi 160 / 805 cb
WinRAR, Single / Multi 1571 / 8358 Кбайт/с
CPU-Z, Single / Multi 407,0 / 2179,612

Заключение

Aquarius Server I40 S34 представляет собой сервер начального уровня, пусть и в слегка необычном исполнении. По конструкции, да и по производительности тоже, он находится где-то между обычными стоечными машинами и «суровыми» промышленными решениями. Пассивная система охлаждения на контурных теплотрубках работает довольно неплохо, однако перед установкой всё-таки необходимо тщательно оценить температурные режимы, в которых сервер будет трудиться. Благодаря подсистеме питания устройство можно применять, как и говорилось в самом начале, для автоматизации транспортных и промышленных систем. Кроме того, нельзя не отметить, что сервер формально хоть и поддерживает установку карт расширения, но фактически выбор их ограничен — препятствием станут температура внутри корпуса и нестандартная схема монтажа.

В целом же данная модель подходит для небольших предприятий и нестандартных условий эксплуатации. Цены на различные конфигурации производитель, похоже, так до конца и не определил. Во всяком случае, предварительно ориентироваться надо на суммы от $1 500.
