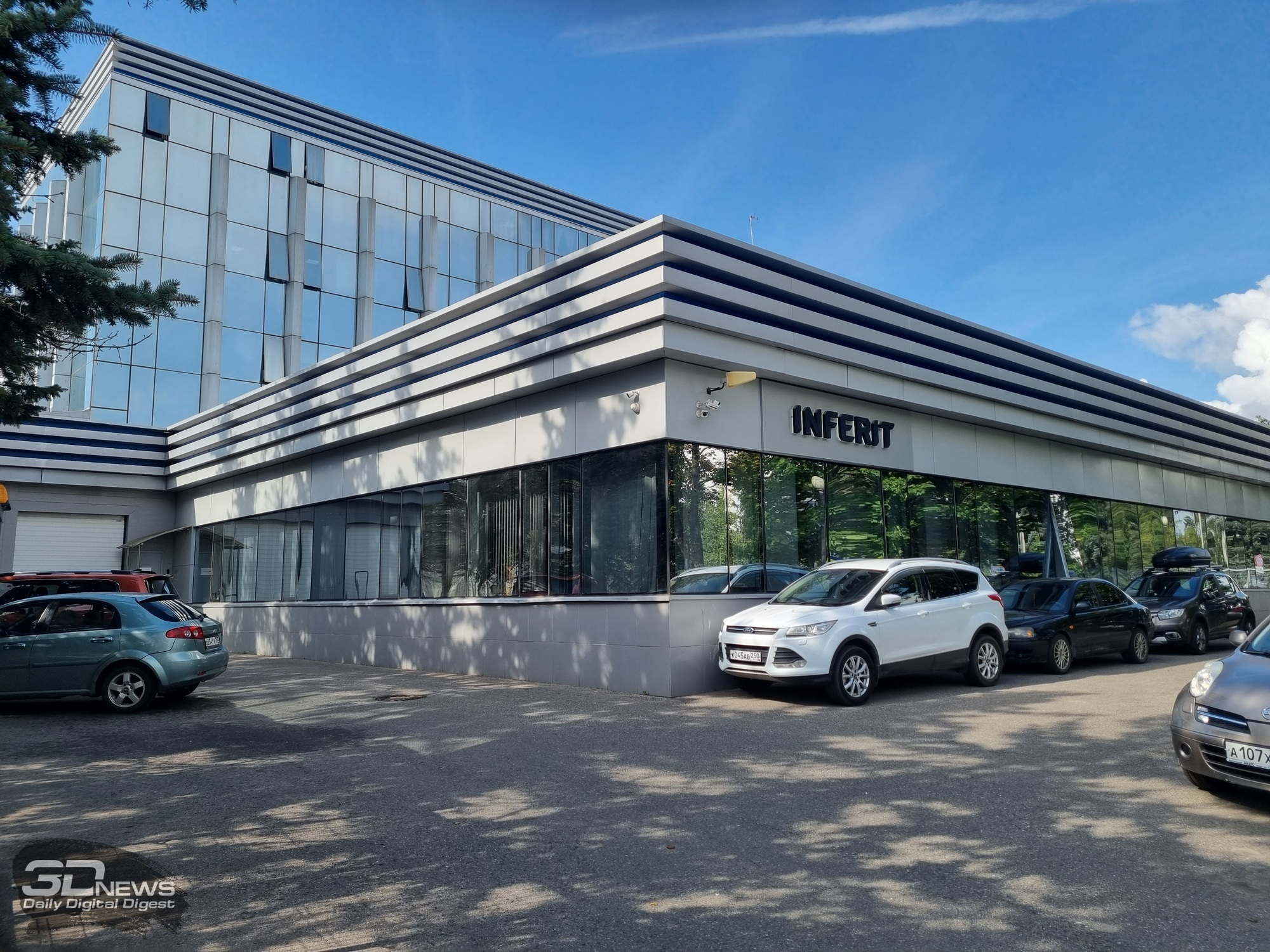

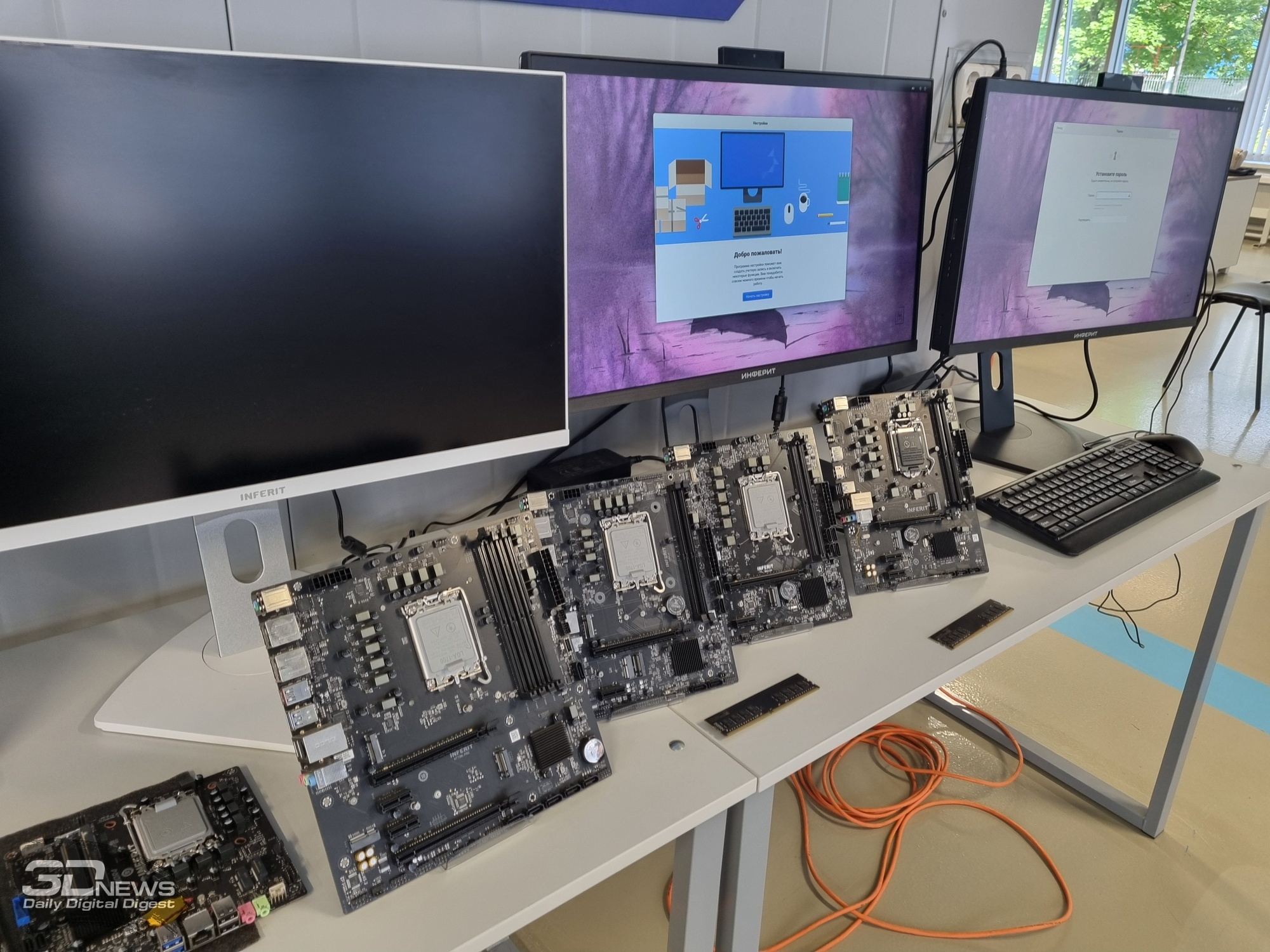

На заводе «Инферит» (кластер «СФ ТЕХ» ГК Softline) в подмосковном наукограде Фрязино на площади 7 тыс. м2 разместились демонстрационная зона, офис, собственный ЦОД, отделы НИОКР и промышленного дизайна, сборочное производство, производство электронных модулей (линия поверхностного монтажа, участок выводного монтажа, ОТК, сложной диагностики и тестирования, промывки и разделения заготовок), сервисный центр и склады. Завод занимается разработкой и прототипированием изделий, производством материнских плат для ПК, моноблоков, ноутбуков; модули оперативной памяти DIMM, SODIMM; модули ввода-вывода ПК, ноутбуков.
В демонстрационной зоне расположена продукция вендора: системные блоки, мини-компьютеры, неттопы, моноблоки, ноутбуки, серверы, системы хранения данных (СХД), периферийные устройства. Для некоторых изделий «Инферит» пользуется контрактным производством, заказывая отдельные детали у партнеров. Для создания материнских плат «Инферит» использует текстолит российского и зарубежного производства. В среднем производство одной платы занимает примерно 110 секунд.

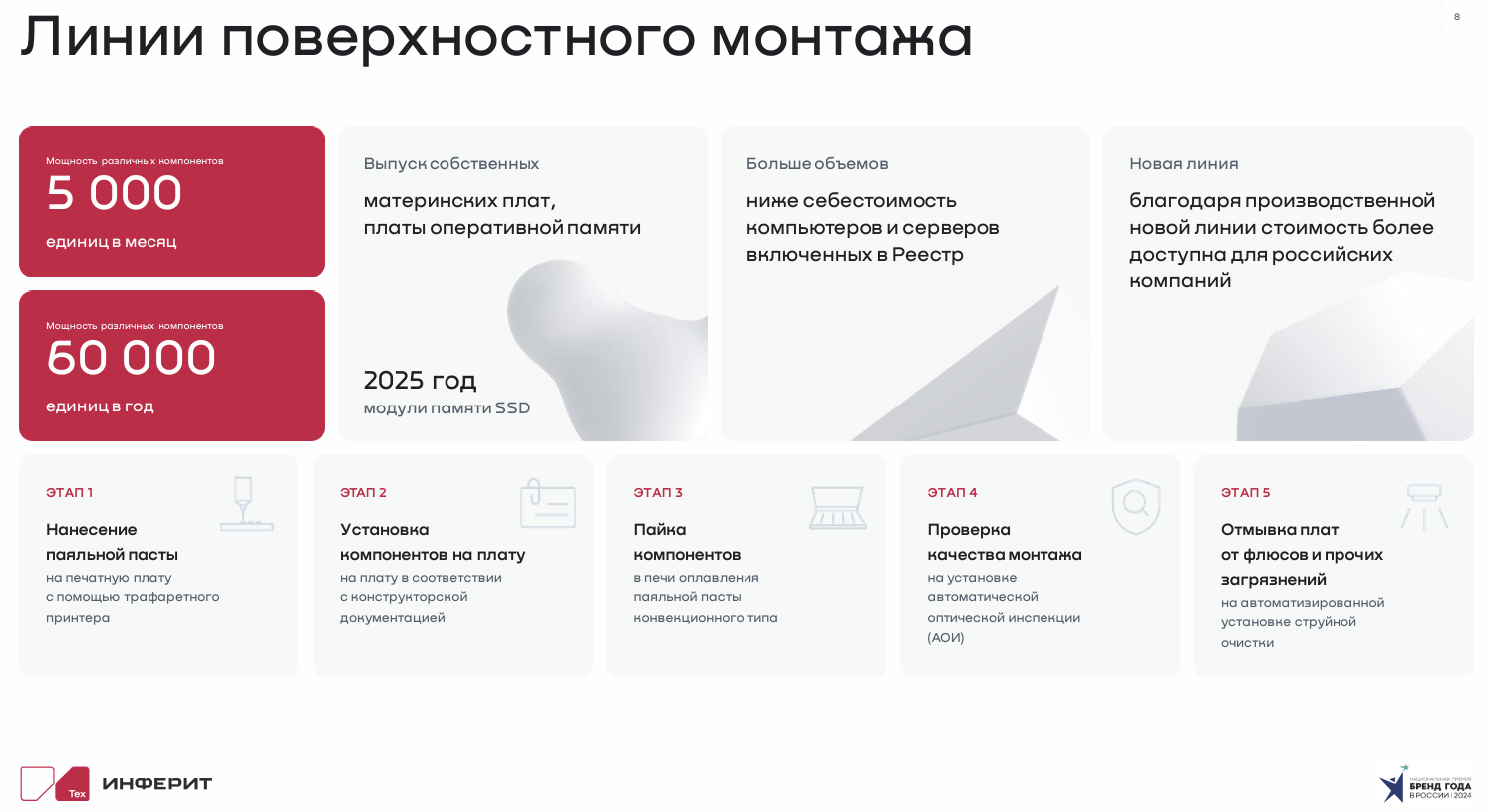

В цехе поверхностного монтажа две линии. Малая линия используется для изготовлений изделий с небольшим количеством компонентов. Это, например, обратная сторона некоторых плат и дополнительные заготовки вроде плат расширений. На большой линии можно устанавливать сразу множество мелких SMD-компонентов и более крупные элементы, например, процессорные сокеты или разъёмы под оперативную память. Обе линии оборудованы корейскими машинами Hanwha («дочка» Samsung).
Заготовки будущих плат отправляются в загрузчик, а затем в так называемые магазины, которые и продвигаются по конвейеру. Если на малой линии производится одна сторона платы, которую потом необходимо перевернуть и переправить на большую линию, то она отправляется в промежуточный конвейер. На заготовки лазером наносится внутренний датакод (QR), который позволяет отслеживать все процессы изготовления электронных модулей. Перед основным этапом монтажа система пылеудаления очищает заготовки от загрязнений.

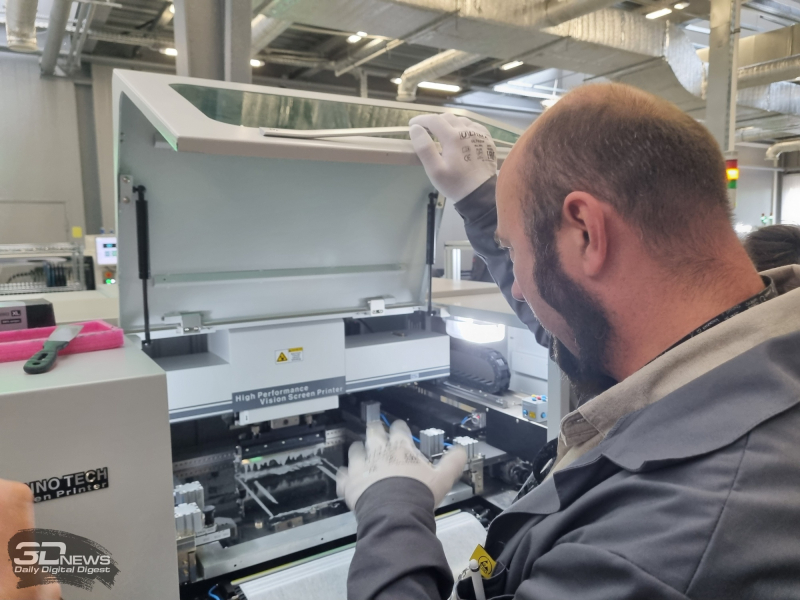

Далее трафаретный принтер наносит паяльную пасту через трафарет с апертурами (отверстиями), полностью соответствующими контактным площадкам на будущей плате, и проводится оптическая 3D-инспекция. Затем на пасту устанавливается необходимый набор компонентов. На длинной линии за это отвечают сразу три станка. Первый, самый быстрый (установка до 92 тыс. компонентов в час), работает только с самыми маленькими элементами. Второй станок работает с компонентами среднего размера и может размещать до 80 тыс. компонентов в час. Ну а третий станок размеренно работает с крупными деталями.

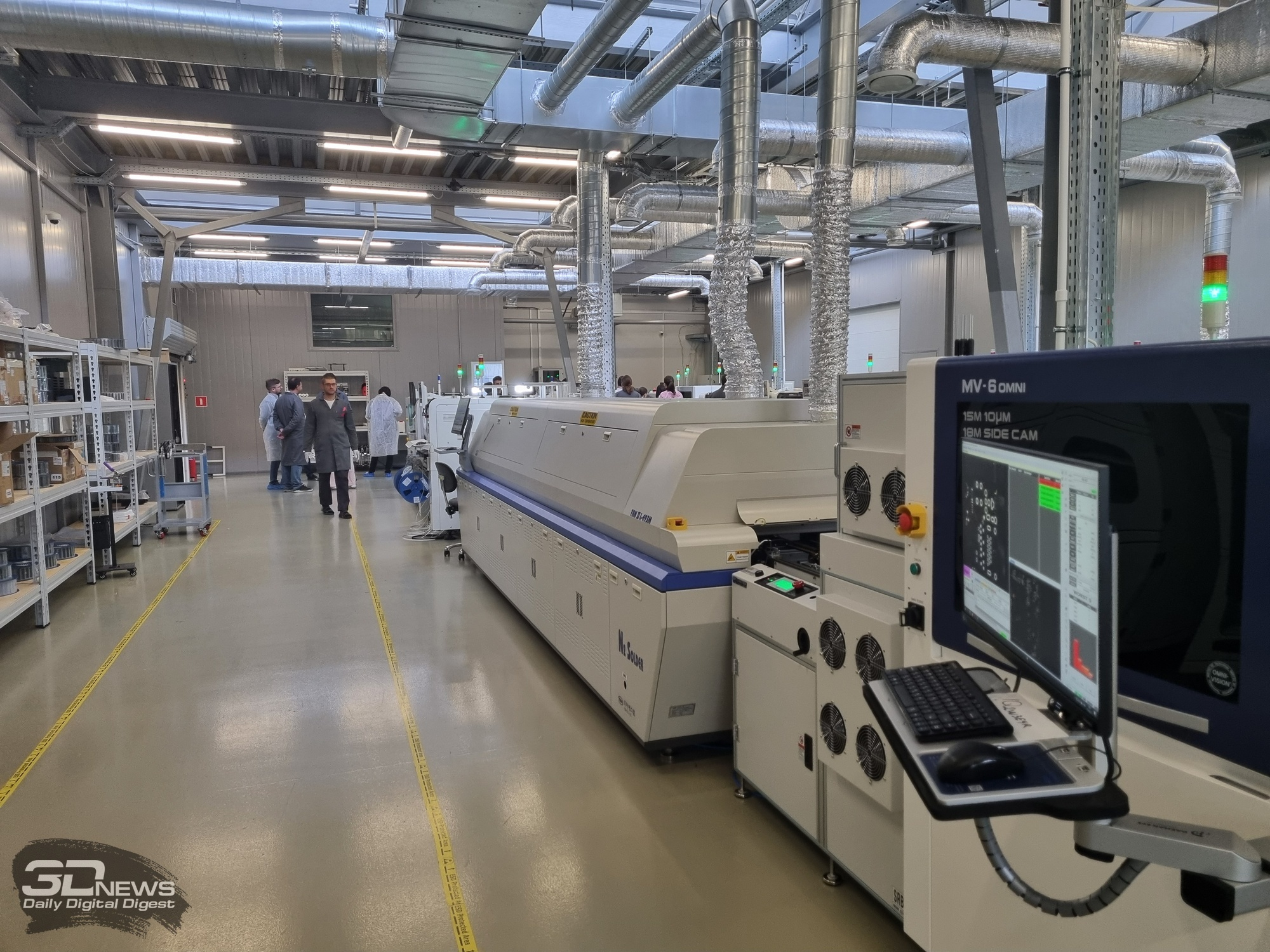

На малой линии стоит один станок, зато универсальный. Он может устанавливать до 40 тыс. компонентов в час. Все станки автоматически проверяют корректность размещения компонентов. Заготовки с пастой и компонентами попадают в печь конвекционного оплавления. Одновременно в ней может находиться до восьми плат, а в самой печи есть 24 настраиваемые зоны. После печи заготовки попадают в накопительный буфер с охлаждением.

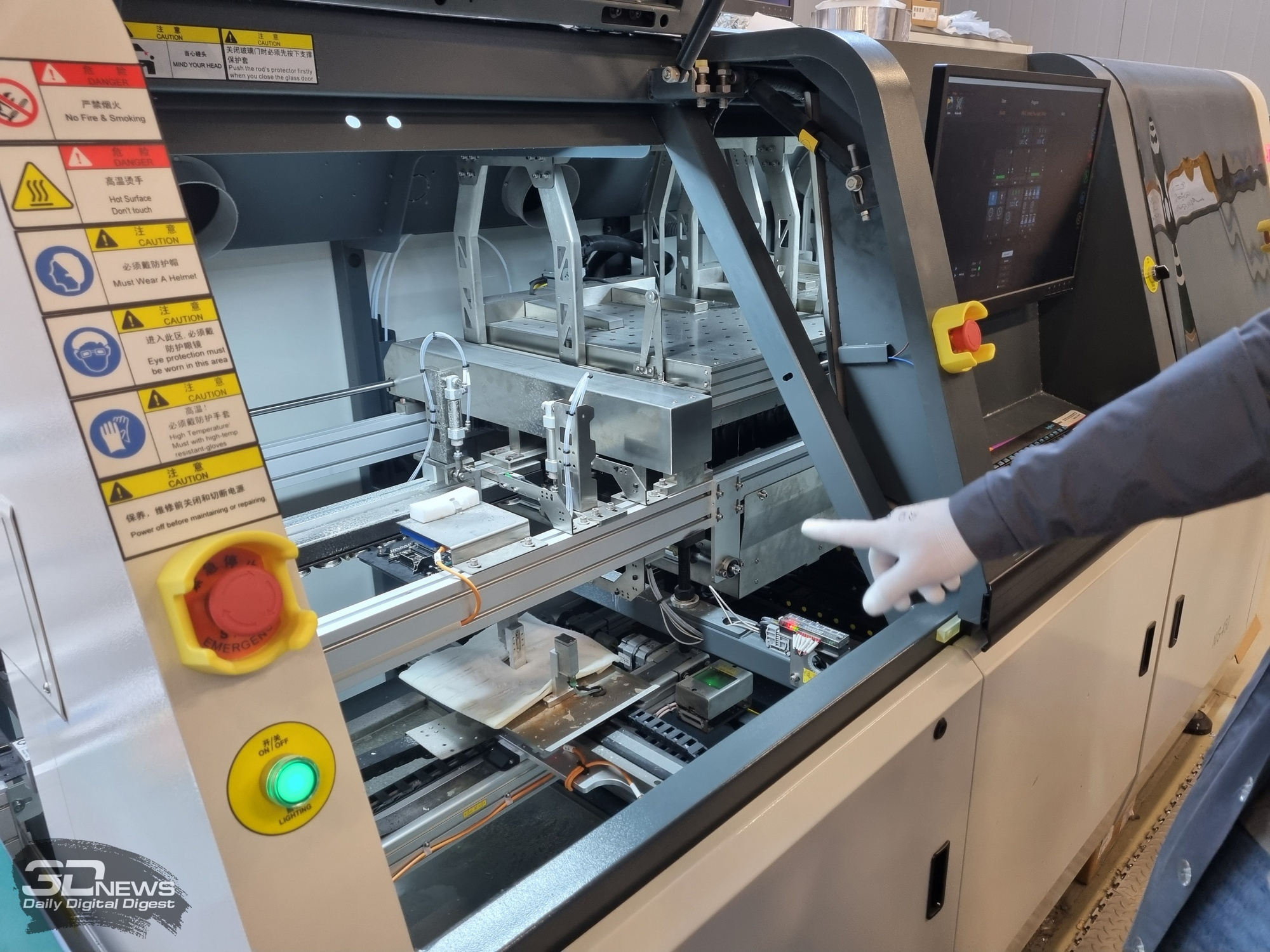

После очередной, ещё более тщательной 3D-инспекции почти готовые платы уходят либо на корректировку, если у них нашлись дефекты, либо отправляются далее. Отдел технического контроля при проверке корректирует дефекты и отправляет на участок выводного монтажа. Здесь происходит ручной монтаж (набивка) выводных компонентов, размещение модулей в технологическую оснастку, подача их в оснастке в установку селективной пайки, где каждый вывод нужного компонента паяется волной припоя.
После каждого вида монтажа — тестирование. Если проблему не удается исправить, то изделием займутся специалисты на участке диагностики и сложного ремонта. На участке подготовки происходит промывка и разделение мультизаготовок. В сборочном цехе продукцию собирают в готовое изделие. После изделия уходят на упаковку, а затем на склады.
В 2024 году «Инферит» продал более 500 серверов и более 50 тыс. компьютеров, а до конца этого года компания планирует наладить производство DDR5 и модулей памяти SSD, развернув для них новую площадку на заводе. По данным компании, «Инферит» сейчас занимает 5–7 % от общего рынка отечественным производителей в B2B-сегменте в денежном выражении. Цель к 2030 году – занять 10 %. Больше половины продаж приходится на персональные компьютеры, на ноутбуки приходится 20 % продаж, а, например, моноблоки пользуются спросом в госсекторе.
