Новые редрайверы Phison помогут решить проблемы совместимости платформ с PCI Express 5.0



Стандарт PCI Express 5.0 предусматривает очень высокие скорости передачи данных, но предъявляет высокие же требования к чистоте и целостности сигналов очень высоки. Слишком длинные или неверно спроектированные линии могут приводить к переходу на менее производительный режим или даже к полной неработоспособности. Чтобы справиться с этой проблемой, компания Phison представила новые микросхемы редрайверов, полностью отвечающие требованиям стандарта PCIe 5.0.

Параметры PCI Express пятой версии действительно впечатляют: единичная линия новой шины может «прокачивать» примерно 4 Гбайт/с — наиболее распространённому сегодня PCIe 3.0 на это требуется вчетверо больше линий. Но такие скорости достигаются повышением частот, а это, в свою очередь, приводит к тому, что новые скоростные режимы становятся ещё более чувствительными к качеству сигнала.

Стандарт PCI Express 5.0 использует сигнальную частоту 32 ГГц

Усложняется и разработка устройств: малейшая небрежность в разводке может привести к откату скоростного режима вплоть до PCI Express 1.0 или даже к полной неработоспособности устройства. Поэтому для соблюдения параметров сигнала в скоростных версиях PCIe требуются дополнительные чипы — ретаймеры и редрайверы.

Ранее свои решения в этой области представила компания Microchip, а сейчас к ней присоединилась Phison Electronics, более всего известная своими SSD-контроллерами. Её новый чип-редрайвер PS7101 должен упростить создание системных плат, райзеров и адаптеров для ПК и серверов с поддержкой PCI Express 5.0. Новинка выполнена в корпусе FCPGA для максимального уменьшения переотражений и перекрёстных помех в сигналах PCI Express 5.0.

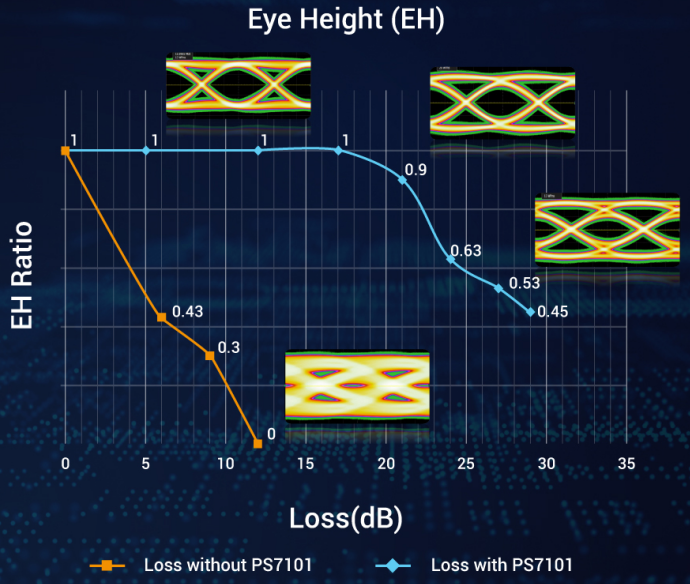

Потери сигнала в длинных линиях PCIe 5.0: с редрайвером PS7101 (голубой график) и без него

Потери сигнала в длинных линиях PCIe 5.0: с редрайвером PS7101 (голубой график) и без него

В новом редрайвере Phison реализована мультидиапазонная компенсация параметров сигнала, что позволяет использовать его совместно с различными проводниками и материалами печатных плат. Кроме того, компания предлагает фирменную технологию автоподстройки Auto Tuning Tools, которая собирает данные о функционировании шины и на основе ИИ-алгоритмов оптимизирует параметры ретаймера под задачи и устройства заказчика.

Сейчас Phison занята созданием ретаймера PCIe 5.0. Компания на сегодня является одним из немногих разработчиков электроники, имеющих все ресурсы для разработки микрочипов с поддержкой PCI Express 5.0. Phison активно вкладывается в создание решений для новой инфраструктуры PCIe и, вполне возможно, её решения будут весьма популярны у производителей серверов и системных плат.
