Флеш-память NAND используется сегодня везде, от портативных устройств до сверхпроизводительных корпоративных систем хранения данных. У технологии есть свои ограничения, к примеру, увеличение количества бит в ячейке NAND приводит к снижению производительности и надёжности. Компания NEO Semiconductor предлагает своё видение флеш-памяти нового поколения под названием X-NAND, сочетающее в себе высокую плотность хранения данных, свойственную QLC и производительность, характерную для SLC или MLC.
В классической архитектуре буферы занимают существенную часть кристалла
В своё время переход от MLC к TLC вызвал массу вопросов: да, повысить плотность хранения данных удалось на треть (три бита на ячейку вместо двух), однако это привело к необходимости использования восьми программирующих напряжений. Требования к точности работы контроллера возросли, а надёжность такой флеш-памяти, напротив, снизилась. Победить это удалось переходом от планарных технологий к 3D NAND. Но сейчас внедрение QLC и памяти с ещё более высоким числом бит на ячейку вызывает те же вопросы, ставшие ещё острее.
Внедрение более тонких техпроцессов в производстве флеш-памяти исчерпывает потенциал надёжности, достигнутый за счёт внедрения 3D NAND, и в памяти типа QLC количество циклов перезаписи падает вновь. Кроме того, производительность таких устройств часто оказывается ниже всякой критики, особенно на операциях записи. В накопителях потребительского класса такой провал компенсируется активным использованием части флеш-массива в режиме SLC, но для серьёзного применения такой подход не годится, поскольку не обеспечивает устоявшейся производительности в сценариях с постоянной нагрузкой.

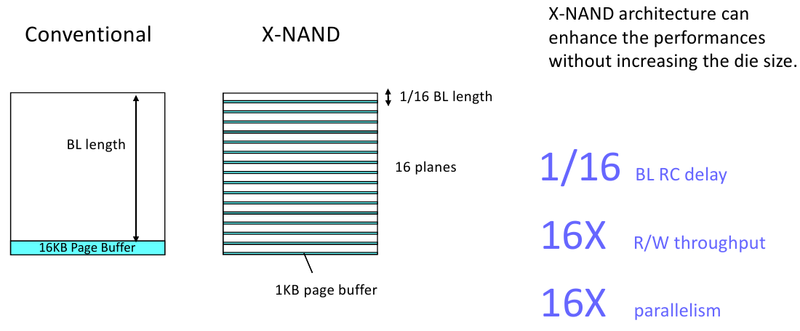

X-NAND позволяет обойтись одним буфером, но в 16 раз увеличить степень параллелизма

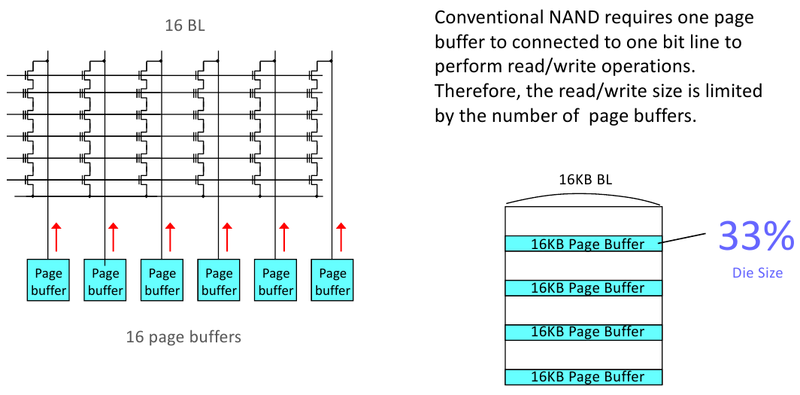

Увеличить производительность многоячеечной NAND можно путём наращивания количества одновременно программируемых столбцов (Y-plane) — за счёт параллелизма скорость записи серьёзно повышается. Но каждый столбец требует собственного буфера записи (обычно объёмом 16 Кбайт на блок) и уже при 16 «слоях» размер кристалла такой флеш-памяти вырастает на 270%. При этом сама архитектура такова, что количество одновременно проводимых операций чтения или записи не может превышать количества буферов.

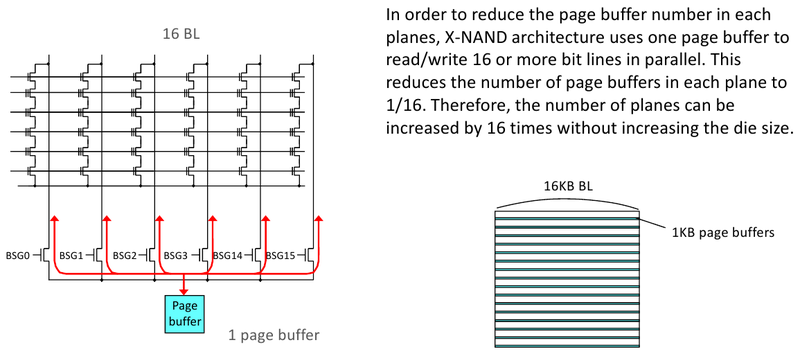

Компания NEO Semiconductor предлагает свой выход: в архитектуре X-NAND используется общий буфер. Его объём составляет те же 16 Кбайт на блок, однако на каждую страницу приходится лишь по 1 Кбайт, что позволяет избежать непрактичного «раздувания» кристалла. При этом за счёт параллелизма растёт и производительность: по заявлениям компании-разработчика, память QLC X-NAND в три раза быстрее обычной QLC на случайных операциях, а при линейной записи выигрыш составляет 14 раз.
Память QLC X-NAND может быть быстрее классической SLC NAND

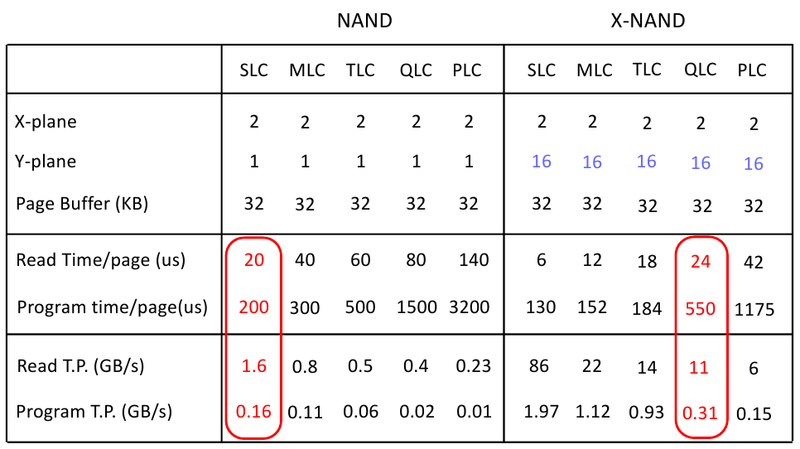

В некоторых параметрах QLC X-NAND даже превосходит классическую SLC NAND, обычную служащую скоростным эталоном; особенно впечатляет скорость чтения: до 11 Гбайт/с на страницу проттив 1,6 Гбайт/с у SLC. При этом надёжность также выше: X-NAND за счёт параллелизма может не столь часто «тревожить» ячейки программирующими импульсами, меньше изнашивая их.
Сама технология, конечно, требует изменений в логике работы контроллера, однако физически адаптировать производство обычной NAND под X-NAND, как сообщает NEO Semiconductor, весьма просто: в самой структуре ячеек X-NAND изменений нет, и общий техпроцесс остаётся прежним. Следовательно, любой потенциальный партнёр компании, располагающий производством NAND, может легко опробовать технологию в действии без существенных денежных затрат.
