Компания AIC сообщила о том, что её сервер EB202-CP для периферийных вычислений и приложений ИИ может комплектоваться новейшими процессорами AMD серии EPYC Embedded 9004 (Genoa). Эти чипы насчитывают до  96 вычислительных ядер, а объём кеша L3 достигает 384 Мбайт.

Стоечный сервер EB202-CP имеет формат 2U с глубиной 22″. Возможно применение чипа Genoa с показателем TDP до 320 Вт. Имеются восемь слотов для модулей оперативной памяти DDR5-4800. Во фронтальной части предусмотрены восемь отсеков для накопителей E1.S/E3.S или U.2 с поддержкой горячей замены. Кроме того, могут быть задействованы два внутренних твердотельных модуля M.2 22110 с интерфейсом PCIe 5.0 x4. За возможности расширения отвечают два слота PCIe 5.0 x16, четыре разъёма MCIO (x16) и слот OCP 3.0 (PCIe 5.0 x16).

Источник изображения: AIC

В оснащение входят два порта SATA 3.0 с поддержкой RAID 0/1, BMC AST2600 (eSPI) и 1GbE-адаптер Broadcom BCM5720. На лицевую панель выведены два порта USB 2.0. Сзади находятся два разъёма USB 3.0 Type-A, гнездо RJ-45, разъём Mini DisplayPort и последовательный порт, на базе которого реализован аудиоинтерфейс. Габариты сервера составляют 438 × 558,8 × 87,2 мм. Диапазон рабочих температур простирается от 0 до +35 ºC. Поддерживается установка двух блоков питания на 1200 Вт. Система воздушного охлаждения содержит четыре вентилятора с размерами 60 × 56 мм и два дополнительных вентилятора формата 40 × 28 мм в области накопителей.

Встраиваемые решения AMD привлекают не так много внимания как настольные или серверные, но в арсенале компании представлены широко — от экономичных Ryzen Embedded для индустриальных и встраиваемых ПК до мощных EPYC Embedded. Именно о последних сегодня пойдет речь, поскольку на выставке Embedded World 2023 компания представила новую серию процессоров EPYC Embedded 9004 (Genoa).

Свою родословную новые EPYC Embedded ведут от обычных серверных чипов EPYC Genoa. AMD позиционирует новинки в качестве решений для автоматизации в промышленности, телекоммуникациях, (I)IoT и периферийных вычислениях — везде, где требуется сочетание высокой удельной производительности с энергоэффективностью.

Источник изображений здесь и далее: AMD

Новая платформа представлена в одно- и двухсокетных вариантах. Максимальное количество процессорных ядер Zen 4 составляет 96 (SMT2), а объём кеша L3 может достигать внушительных 384 Мбайт. 12-канальный контроллер памяти с поддержкой DDR5-4800 ECC (3DS) RDIMM и NV-DIMM (важно для устойчивости к потере питания и быстрого восстановления работоспособности) тоже никуда не делся.

Всего в новой серии AMD представила 10 моделей EPYC Embedded 9004, с числом ядер от 16 до 96, различными частотными формулами, объёмами кеша L3 и теплопакетами в диапазоне от 200 до 360 Вт (cTDP до 400 Вт). Варианты для однопроцессорных систем располагают 128 линиями PCIe 5.0, а 2S-системы предлагают до 160 линий. Поддерживается CXL 1.1, включая устройства CXL.mem. Сокет CPU всё тот же — 6096-контактный SP5.

Кое-чем новые EPYC Embedded отличаются от своих обычных собратьев. В частности, отдельно отмечается поддержка Non-Transparent Bridge (NTB), что важно для формирования двухконтроллерных платформ, а также наличие технологии Scalable Control Fabric, которая позволяет более тонко конфигурировать межсоединения между чиплетами. Кроме того, например, сообщается о наличии второго канала SPI, что позволяет обеспечить дополнительную защиту и верификацию образов BIOS/UEFI.

В числе главных партнёров AMD по внедрению новой платформы EPYC Embedded числятся компании Advantech и Siemens, уже анонсировавшие решения на базе новых процессоров. В качестве примера можно привести новый сервер Siemens SIMATIC IPC RS-828A или системную плату Advantech ASMB-831. Процессоры AMD EPYC Embedded 9004 уже доступны в небольших пробных партиях, но и начало массовых поставок не за горами, оно намечено уже на апрель текущего года.

В настоящее время «пробный комплект разработчика», в который входит референс-плата с процессором, полный комплект документации и программный инструментарий, доступен избранным партнёрам AMD. Также стоит отметить, что у новой платформы расширенный жизненный цикл, составляющий 7 лет, и без поддержки в ближайшее десятилетие оборудование на базе EPYC Embedded 9004 не останется.

Компания ASRock Rack расширила ассортимент серверных материнских плат, анонсировав модель EPYC3451D4U-2L2T2O8R на аппаратной платформе AMD. Новинка, выполненная в формате Micro-ATX с габаритами 244 × 244 мм, наделена сразу семью сетевыми портами.

В оснащение изначально включён процессор EPYC Embedded 3451. Чип содержит 16 вычислительных ядер с возможностью одновременной обработки до 32 потоков инструкций. Базовая тактовая частота составляет 2,14 ГГц, максимальная — 3,0 ГГц. Процессор довольствуется пассивной системой охлаждения.

Для модулей оперативной памяти DDR4-2666/2400/2133 доступны четыре слота. Предусмотрены разъёмы PCIe 3.0 x8 и PCIe 3.0 x16, а также коннектор М.2 для твердотельного накопителя стандарта 22110/2280.

Плата предоставляет по два порта SFP+ 10GbE и RJ45 10GbE, а также два гигабитных разъёма RJ45 1GbE. Наконец, имеется сетевой порт управления 1GbE.

Интерфейсный блок, помимо разъёмов для сетевых кабелей, содержит аналоговый коннектор D-Sub для подключения монитора, последовательный порт и два порта USB 3.0.

Компания GIGABYTE анонсировала материнскую плату MJ11-EC0, предназначенную для создания различных встраиваемых систем для Интернета вещей, промышленной автоматизации, сетевых инфраструктур и пр. В основу новинки положена аппаратная платформа AMD.

В частности, задействован процессор EPYC Embedded 3151, который содержит четыре вычислительных ядра с поддержкой многопоточности. Базовая тактовая частота составляет 2,7 ГГц, максимальная — 2,9 ГГц.

Плата выполнена в формате Mini-ITX с габаритами 170 × 170 мм. Есть четыре слота для модулей оперативной памяти DDR4-2666. За подключение накопителей отвечают четыре порта SATA 3.0 и коннектор SlimSAS.

Новинка располагает разъёмом PCIe 3.0 x16 для дискретного графического ускорителя и разъёмом М.2 с поддержкой модулей NGFF-2280, использующих интерфейс PCIe 3.0 x4. В оснащение входят два сетевых порта 1GbE LAN (Intel I210-AT) и дополнительный порт управления.

На интерфейсной планке, помимо гнёзд для сетевых кабелей, присутствуют только два порта USB 3.0 и аналоговый разъём D-Sub.

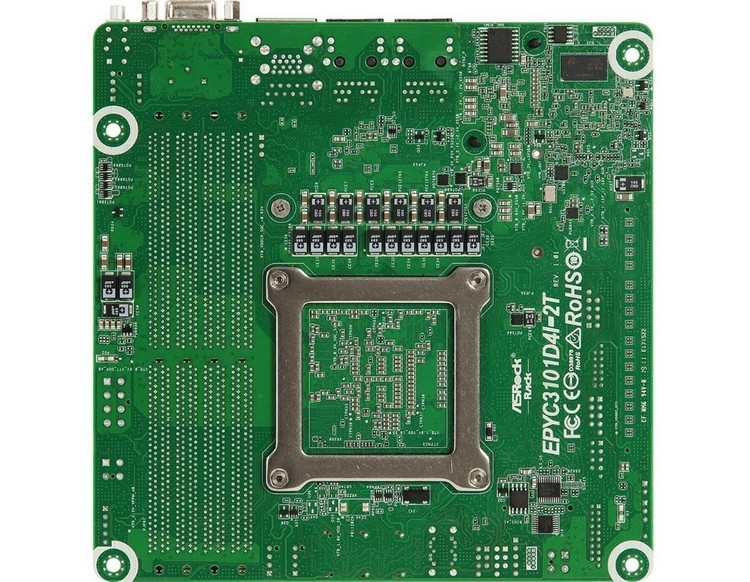

Компания ASRock Rack анонсировала компактную материнскую плату EPYC3101D4I-2T, позволяющую сформировать мини-сервер на аппаратной платформе AMD.

Новинка выполнена в формате Mini-ITX: габариты составляют 170 × 170 мм. Применён процессор EPYC 3101, содержащий четыре вычислительных ядра с номинальной частотой 2,1 ГГц и возможностью повышения до 2,9 ГГц.

Плата располагает четырьмя слотами для модулей оперативной памяти DDR4-2133/2400/2666. В системе можно задействовать до 256 Гбайт ОЗУ.

Оснащение включает шесть портов Serial ATA 3.0 (четыре посредством OCuLink) для подключения накопителей. Есть также разъём М.2 для твердотельного модуля. Дискретный ускоритель/контроллер может быть установлен в слот PCIe 3.0 x16.

За сетевые подключения отвечают два порта 10G LAN на базе контроллера Intel X550-AT2. Кроме того, предусмотрен дополнительный порт управления Management LAN (Realtek RTL8211E).

Набор разъёмов на интерфейсной панели не слишком разнообразен: помимо гнёзд для сетевых кабелей, есть только два порта USB 3.1 Gen1 и аналоговый порт D-Sub.

Заявлена совместимость с операционными системами Microsoft Windows Server 2016, Red Hat Enterprise Linux Server 7.4/7.6, CentOS 7.4/7.6, Ubuntu 18.04.2.

Компания ASRock Rack официально представила новую материнскую плату под названием EPYC3251D4I-2T, которая предназначена для создания компактных систем самого различного назначения.

Материнская плата ASRock Rack EPYC3251D4I-2T выполнена в форм-факторе Mini-ITX, то есть её габариты составляют 170 × 170 мм. Она оснащена встроенной однокристальной платформой AMD EPYC 3101, которая включает четыре ядра Zen и столько же потоков. Базовая тактовая частота процессора составляет 2,1 ГГц, а в режиме Turbo она повышается до 2,9 ГГц.

Вместе с процессором на одном кристалле расположились и все необходимые контроллеры, так что отдельного чипсета на плате EPYC3251D4I-2T нет. За отвод тепла от процессора отвечает довольно крупный алюминиевый радиатор. Рядом расположилось четыре слота для модулей памяти DDR4-2666 (до 256 Гбайт).

Имеется также полноразмерный слот PCI Express 3.0 x16, и один слот для модулей M.2 длиной до 110 мм (22110), который поддерживает как интерфейс PCI Express 3.0 x4, так и SATA III. Есть тут и шесть портов SATA III. Сетевой контроллер Intel X550-AT2 обеспечивает плату ASRock Rack EPYC3251D4I-2T двумя 10-гигабитными сетевыми портами. Контроллер ASPEED AST2500 обеспечивает удалённое управление, а также отвечает за вывод изображения.

На тыльной панели материнской платы ASRock Rack EPYC3251D4I-2T помимо тройки сетевых портов имеется разъём D-Sub и два порта USB 3.0. Производитель заявляет поддержку x64-совместимых версий операционных систем Windows Server 2016, Red Hat Enterprise Linux Server 7.4 / 7.6, CentOS 7.4/7.6 и Ubuntu 18.04.2.

Компания AMD продолжает трудиться над расширением ассортимента процессоров с архитектурой Zen. После анонсов CPU и APU для настольных ПК, рабочий станций, серверов, ноутбуков и «2-в-1» чипмейкер решил уделить внимание рынку встраиваемых систем, разнообразие которых обуславливает потребность в процессорах с совершенно разной «начинкой». Таковыми и являются модели EPYC Embedded 3000, ранее упоминавшиеся как Snowy Owl, а также APU Ryzen Embedded V1000 с кодовым названием Great Horned Owl.

Интерес к дебютным чипам EPYC Embedded и Ryzen Embedded будет исходить прежде всего со стороны корпоративных заказчиков, нуждающихся в апгрейде ИТ-инфраструктуры и внедрении новых технологических решений. Старшие процессоры войдут в состав оборудования, обрабатывающего большие объёмы сетевого трафика. Задача APU Ryzen Embedded значительно скромнее, и заключается она в том, чтобы «оживить» разнообразные мультимедийные системы — от игровых до промышленных, медицинских и авиационных.

По сравнению с серверными AMD EPYC 7000, новые CPU/SoC EPYC Embedded 3000 слабее по «чистой» производительности. Более того, в обычных приложениях, пожалуй, им не по зубам даже модели Ryzen Threadripper с соответствующим количеством ядер (из-за более низких частот представителей «3000-й» серии). С другой стороны, дебютанты потребляют меньше энергии, оснащены интерфейсом 10-Гбит Ethernet (до 8 каналов), могут работать максимум с 16-ю высокоскоростными SSD-накопителями и поддерживают продвинутые аппаратные технологии защиты данных SME (шифрование оперативной памяти) и SEV (шифрование виртуальных машин).

Первая волна EPYC Embedded 3000 включает восемь процессоров с количеством физических ядер от 4 до 16 шт. и количеством потоков обработки данных от 4 до 32 шт. Только половина моделей наделены поддержкой технологии Simultaneous Multithreading (SMT) — аналогом Intel Hyper-Threading. В остальных CPU/SoC она не активирована, но зато EPYC Embedded 3401, 3301, 3201 и 3101 характеризуются пониженным тепловыделением. Рабочие частоты x86-ядер варьируются от 1,5 до 2,7 ГГц в номинальном режиме и от 2,15 до 3,1 ГГц в boost-режиме. В старших 12- и 16-ядерных процессорах реализована двухступенчатая технология динамического разгона, кроме того, они выделяются значительно бóльшим, чем у 4- и 8-ядерных чипов, объёмом разделяемой кеш-памяти третьего уровня, а также количеством каналов встроенного контроллера памяти DDR4 и количеством линий PCI Express 3.0. Широкий диапазон TDP — от 35 до 100 Вт — обеспечивает гибкость в подборе систем охлаждения, материнских плат и корпусов для новых CPU/SoC.

AMD противопоставляет EPYC Embedded 3000 выпущенным год назад процессорам Intel Xeon D-1500 (Broadwell-DE), на подмогу которым, кстати, недавно прибыли Xeon D-2100 (Skylake-D/DE). В бенчмарке SPECint_rate_base2017 новые встраиваемые процессоры AMD не оставляют и камня на камне от Xeon D-1500, правда, конкретные цифры не приводятся.

APU Ryzen Embedded V1000 в BGA-конструктиве FP5 родственны настольным и мобильным процессорам Raven Ridge для потребительского рынка. В V1000 с помощью интерфейса Infinity Fabric объединены в одном кристалле x86-ядра Zen, графическая подсистема Vega, контроллер памяти DDR4 и «чипсетная» составляющая — в том числе два канала проводной сети 10-Гбит Ethernet (у младшего V1202B дело ограничивается 1-Гбит Ethernet).

В спецификациях новых встраиваемых APU/SoC указаны такие их особенности, как поддержка технологий SME/SEV и возможность одновременной работы с четырьмя 4K-мониторами. Диапазон cTDP (настраиваемого TDP) довольно широк — от 12–25 до 35–54 Вт, в то время как уровень тепловыделения по умолчанию составляет 15 либо 45 Вт.

Моделей Ryzen Embedded V1000 вдвое меньше, чем EPYC Embedded 3000. Вероятно, AMD не очень-то и рассчитывает на бойкие продажи этих чипов, хотя после «строительной техники» (Bulldozer–Excavator) APU/SoC V1000, как и другие процессоры с архитектурой Zen, выглядят очень хорошо. Компанию четырёхъядерным Ryzen Embedded V1807B, V1756B и V1605B составляет двухъядерный/четырёхпоточный V1202B. Он ограничивается 1 Мбайт кеш-памяти второго уровня, частотным соотношением 2,3/3,2 ГГц, контроллером оперативной памяти DDR4-2400 и графическим блоком Radeon RX Vega 3 (192 потоковых процессора с частотой в пределах 1 ГГц). Флагман семейства — Ryzen Embedded V1807B — оперирует вдвое бóльшим количеством x86-ядер (4 шт.), 2 Мбайт кеша L2, контроллером оперативной памяти DDR4-3200 и довольно «шустрой» интегрированной графикой Radeon RX Vega 11, в состав которой входят 704 потоковых процессора GCN 5-го поколения с частотой до 1,3 ГГц.

По тестам в Cinebench и 3DMark 11 (предустановка Performance) Ryzen Embedded V1000 без труда опережают соперников из числа 14-нм мобильных процессоров Intel Core 7-го и 8-го поколений.

Ограниченность бюджета и клиентской базы продолжает отрицательно влиять на доступность и сроки выхода 14-нм чипов AMD. Одним из процессорных семейств компании, задержавшимся на пути к конечному потребителю, стало Snowy Owl, оно же EPYC Embedded 3000. От обычных серверных моделей EPYC 7000 (Naples) «белые совы» отличаются 2028-контактным BGA-исполнением (CPU/SoC соединяется с матплатой методом пайки), относительно небольшим количеством физических ядер (от 4 до 16 шт.) и интеграцией многоканального (до 8 соединений) сетевого контроллера Ethernet 10 Гбит/с. Приставка «Embedded» к привычному «EPYC» указывает на оптимальную модель использования Snowy Owl в качестве основы встраиваемых систем. Принимая во внимание высокоскоростной интерфейс проводной сети, можно сделать вывод, что «ареалом обитания» EPYC Embedded 3000 станут крупные узлы сетевой инфраструктуры, которым требуется по-настоящему мощный CPU.

Первой компанией, раскрывшей детали о своей материнской плате с процессором Snowy Owl на борту, стала тайваньская iBase. Устройство MBN806 характеризуется габаритами 280 × 306 мм и питанием от 24-контактного разъёма ATX и 8-контактного EPS12V (как и у многих настольных матплат). Ключевым узлом платформы является SoC EPYC Embedded 3201 необычной конфигурации — 8 ядер/8 потоков. Чип обходится без защитной крышки и системы охлаждения, которая, очевидно, потребуется, несмотря на относительно низкую номинальную частоту SoC — 2,3 ГГц.

Кристалл Snowy Owl имеет прямоугольную форму, SoC запитан по 6-фазной схеме

Четыре из восьми слотов для оперативной памяти DDR4-2133/.../2666 на плате не распаяны, поэтому максимальный объём RAM составляет только 64 Гбайт UDIMM или 128 Гбайт RDIMM. Разъём для карт расширения PCI-E только один — PCI Express 3.0 x8. Компанию ему составляют M.2, два SATA 6 Гбит/с, слот IPMI и внутренний штырьковый USB 3.0.

К iBase MBN806 можно подключать разного рода дочерние платы с разъёмами для периферийных устройств и сетевых кабелей. «Обязанности» чипсета полностью лежат на SoC EPYC Embedded 3201, который оснащён не только интерфейсом Ethernet 10 Гбит/с, но и SATA 6 Гбит/с. Среди прочего, поддерживается ассоциируемый с PCI-E SSD-накопителями протокол NVMe.

Помимо процессора EPYC Embedded 3201, AMD готовит ряд других моделей Snowy Owl. В частности, ранее поступала информация о более производительном (исходя из индекса SoC) EPYC Embedded 3251. К сожалению, его характеристики пока не известны. Флагман серии (как бы он не назывался) будет оперировать 16 физическими ядрами и 32 Мбайт кеш-памяти третьего уровня, а также получит четырёхканальный контроллер памяти DDR4 с поддержкой контроля ошибок (ECC), 64 линии PCI Express 3.0, контроллеры SATA/NVMe (16 каналов) и Ethernet 10 Гбит/с (8 каналов).
