SC19: ASRock Rack активно осваивает экосистему AMD Rome



ASRock Rack ‒ имя столь же говорящее, что и SuperMicro. Этот производитель оборудования известен всем, кто хоть в какой-то мере интересуется новинками рынка серверов и рабочих станций. На выставке, которая сопутствовала завершившейся недавно конференции SC19, ASRock Rack продемонстрировала богатую экспозицию новых решений.

Очень серьёзное внимание компания уделила разработке и выпуску решений на базе процессоров AMD EPYC 7002 Rome.

4U8G-F/ROME: версия с 12 отсеками формата 3,5

Передняя панель  4U8G-F/ROME: версия с 12 отсеками формата 3,5

Открывает экспозицию новая платформа HPC под названием 4U8G-F/ROME. Это универсальный сервер супервычислений высотой 4U, поддерживающий новые процессоры AMD EPYC. Пожалуй, это одно из самых богатых на слоты PCI Express решений на рынке ‒ их в системе целых 20, причём поддерживается протокол версии 4.0 с удвоенной относительно PCIe 3.0 производительностью.

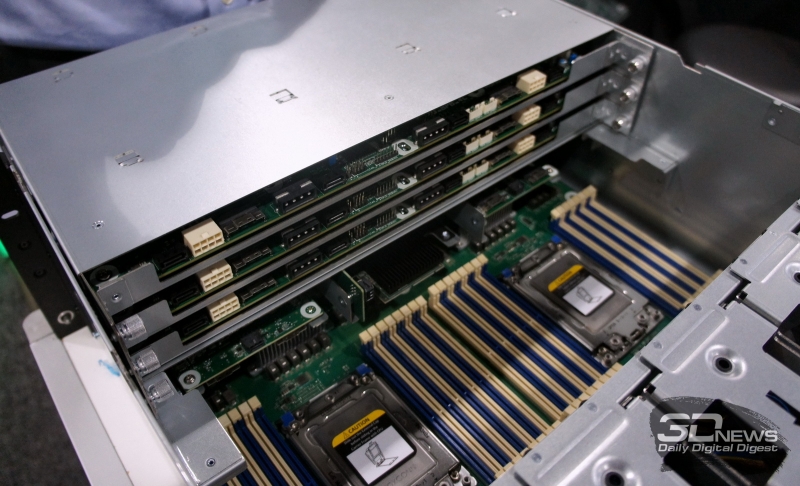

Вид на материнскую плату. Видны съёмные модули дисковой корзины

Все слоты имеют форм-фактор x16, что теоретически допускает установку 20 ускорителей с однослотосой системой охлаждения, но для этого потребовалось бы 320 линий PCIe; столько не может обеспечить даже машина с двумя процессорами AMD EPYC. Система явно умеет распределять линии PCIe в зависимости от конфигурации.

Ускорительный модуль хорошо продувается. 32 малых разъёма ‒ PCI Express x4 4.0 для соединения с материнской платой<

Ускорительный модуль хорошо продувается. 32 малых разъёма ‒ PCI Express x4 4.0 для соединения с материнской платой

Основной и главный вариант предполагает наличие в системе 4U8G-F/ROME восьми любых полноразмерных ускорителей с двухслотовой системой охлаждения. Это могут быть NVIDIA Tesla V100, Quadro, или, к примеру, набирающие популярность решения на базе оригинальных процессоров вроде Intel Nervana или Graphcore C2.

Данный модуль допускает установку до 20 плат расширения

Данный модуль допускает установку до 20 плат расширения

Платформа очень удобна в обслуживании: для установки или замены плат ускорителей предусмотрена откидная крышка, на которой расположен также распределитель питания для таких плат (8-контактные разъёмы). Модули принудительного охлаждения съёмные и легко заменяемые на лету.

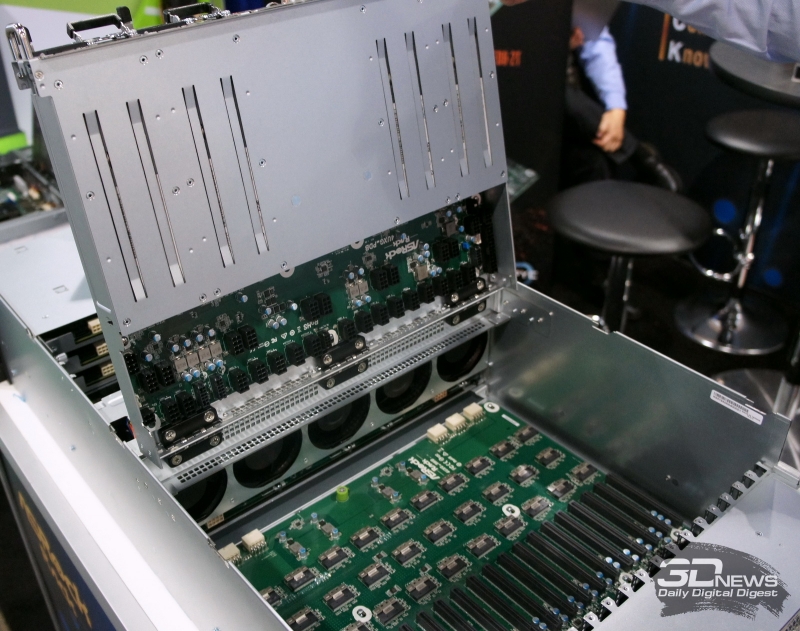

Откидная крышка позволяет легко заменять ускорители

На снимках хорошо видно 32 малых разъёма. Это коннекторы PCIe x4, обеспечивающие соединение подсистемы ускорителей с основной процессорной платой. Сама же плата при необходимости может быть заменена на другую, с меньшим числом слотов или вообще с разъёмами нового типа, например, PCIe OAM (Open Accelerator Module).

Все блоки системы охлаждения являются съёмными

Все блоки системы охлаждения являются съёмными

Уже из вышесказанного понятно, что степень модульности у 4U8G-F/ROME очень высока. Легкозаменяемыми являются буквально все компоненты. Так, дисковая часть, представленная в выставочном экземпляре 12 отсеками «горячей замены» формата 3,5″ может быть заменена на другую, с большим числом менее габаритных накопителей формата 2,5″, а то и на модуль с поддержкой «линеечных» накопителей EDSFF.

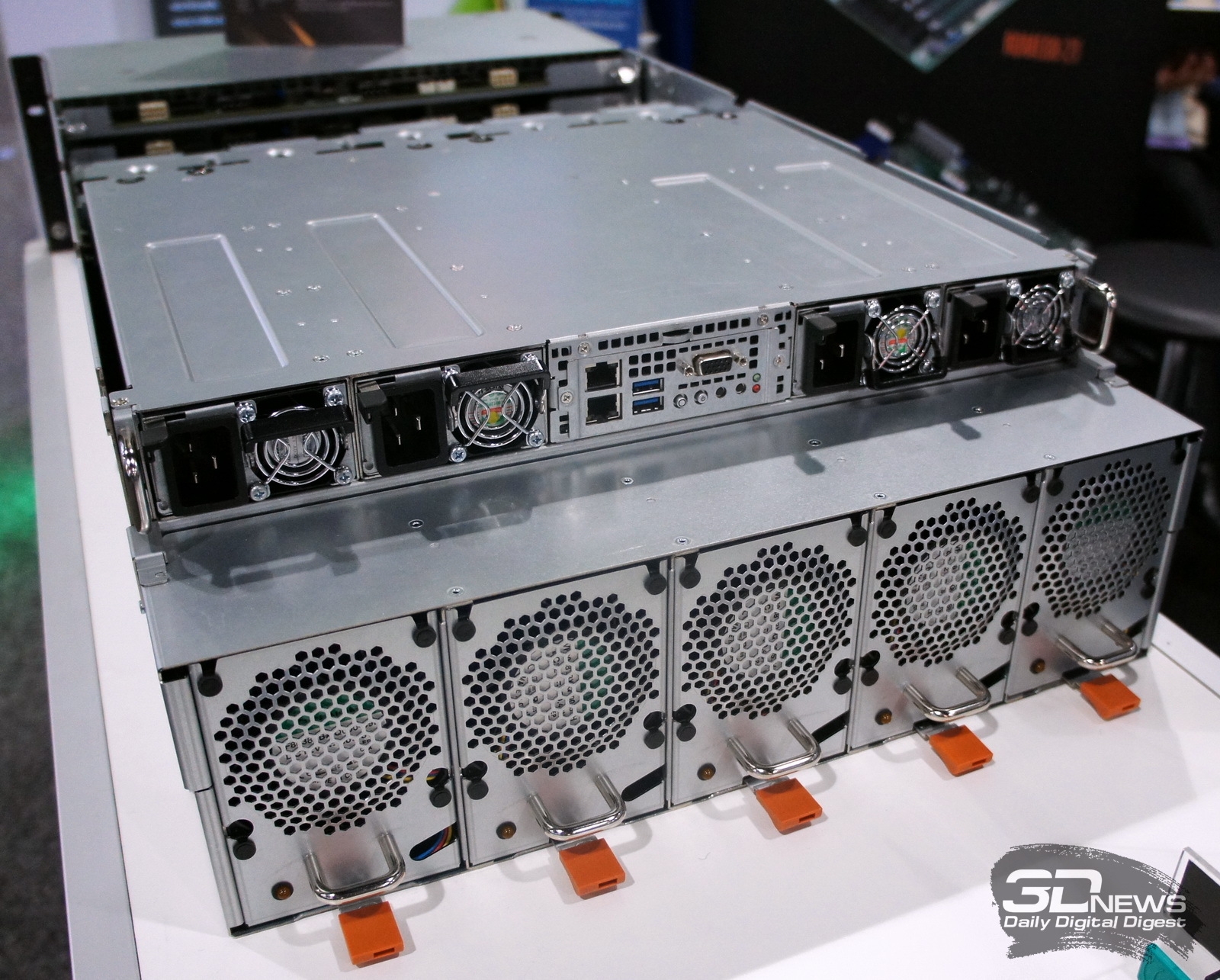

4U8G-F/ROME: четыре блока питания и пять съёмных модулей охлаждения ускорителей

Задняя панель  4U8G-F/ROME: четыре блока питания и пять съёмных модулей охлаждения ускорителей

Модуль питания содержит четыре компактных блока с горячим резервированием, он также легко модернизируется: все элементы являются съемными и снабжены удобными ручками для облегчения замены. Таким образом, платформа ASRock Rack 4U8G-F/ROME может быть не только легко сконфигурирована для нужной задачи изначально, но и переконфигурирована потом, когда, к примеру, возникнет необходимость использования ускорителей с другой архитектурой.

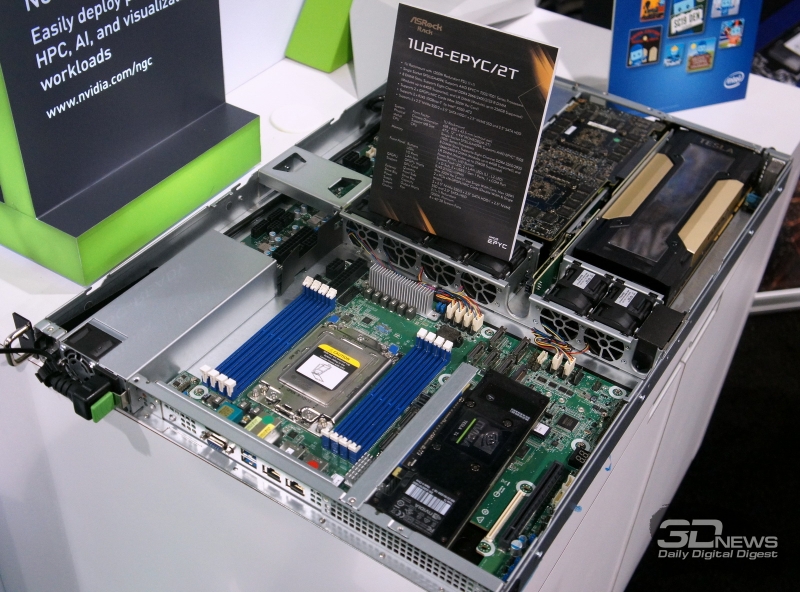

1U2G-EPYC/2T бьёт рекорды компактности

1U2G-EPYC/2T бьёт рекорды компактности

Другой экспонат, платформа 1U2G-EPYC/2T, является прекрасным примером того, как можно увеличить плотность размещения вычислительных мощностей за счёт появления на рынке 64-ядерных процессоров EPYC 7002. Такое пока может предложить только AMD, и ASRock Rack прекрасно воспользовалась этой возможностью. Новое решение соответствует спецификациям NVIDIA NGC-Ready for Edge.

1U2G-EPYC/2T крупным планом

1U2G-EPYC/2T крупным планом

Сервер получился очень компактным, высотой всего 1U, но при этом он может быть оснащён 64-ядерным центральным процессором, дополненным двумя ускорителями тензорных вычислений NVIDIA T4. Эти платы имеют теплопакет всего 70 ватт каждая, так что проблем с охлаждением не возникает. В передней части системы имеется ещё два слота PCI Express ‒ их можно использовать для установки высокоскоростных сетевых адаптеров.

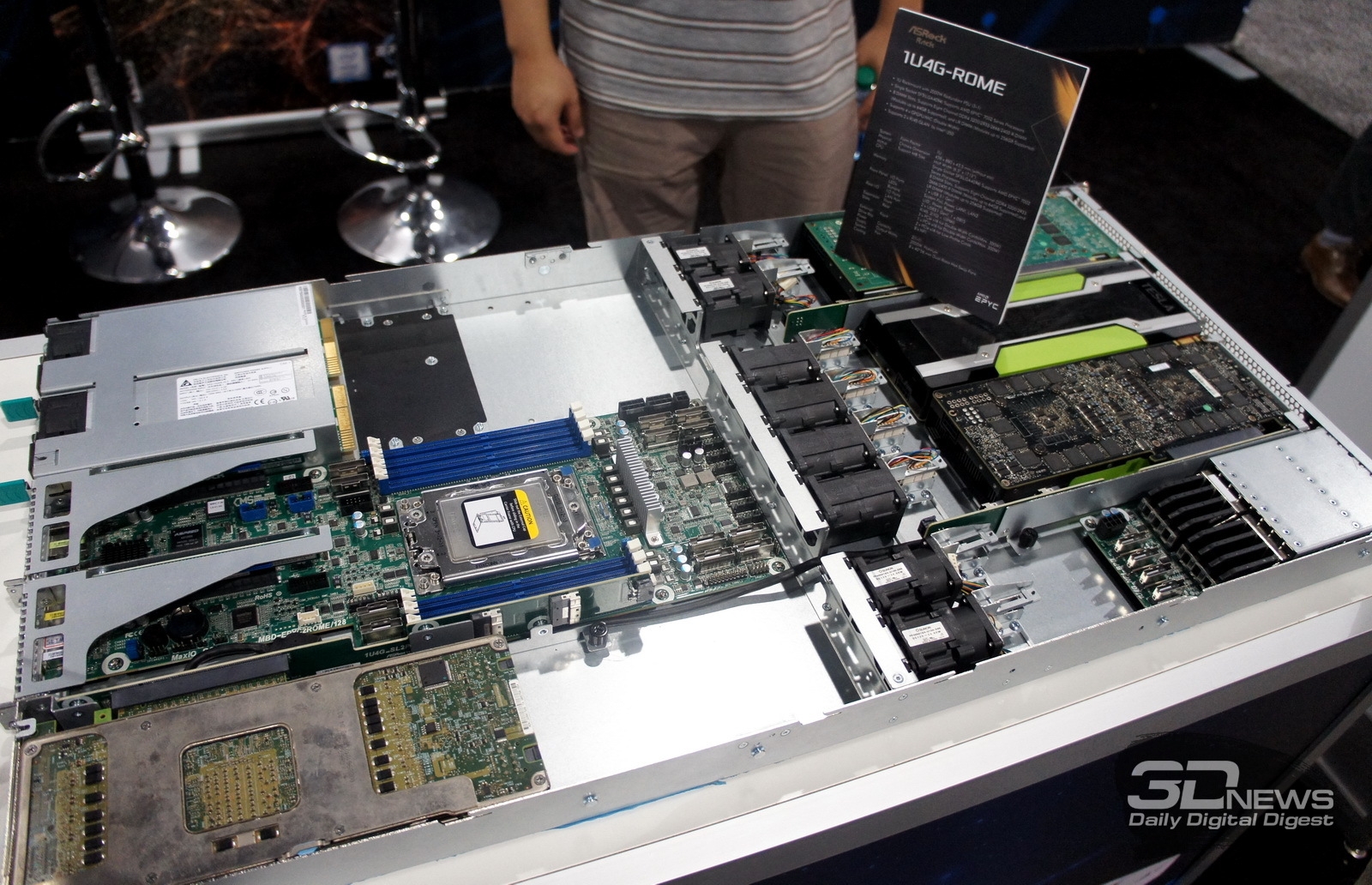

1U4G-ROME

1U4G-ROME

Есть в арсенале ASRock Rack и более мощный сервер подобного типа, 1U4G-ROME. Он также использует системную плату с единственным разъёмом AMD SP3 (LGA4094). Но как нетрудно понять из модельного номера, количество ускорителей здесь увеличено с двух до четырёх.

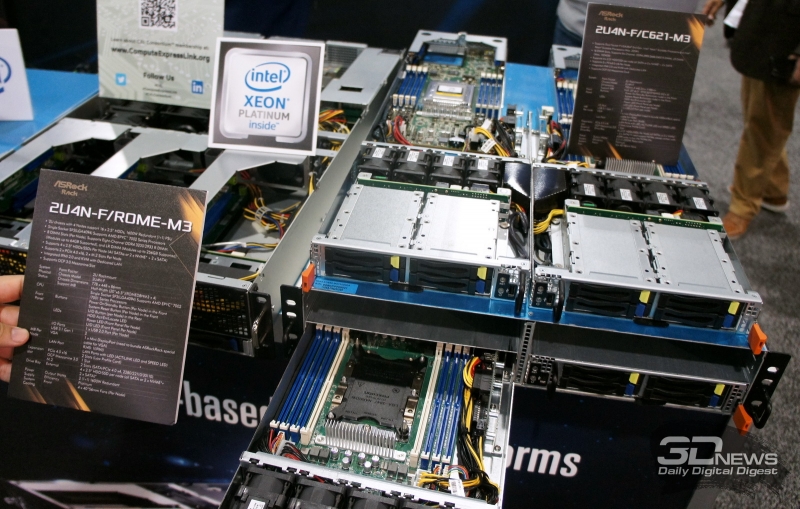

2U4N-F. Выдвинут узел на базе Xeon Scalable

2U4N-F. Выдвинут узел на базе Xeon Scalable

Также компания демонстрировала весьма любопытную модульную платформу 2U4N-F. В корпусе высотой 2U устанавливается два вычислительных узла, причём, предлагаются варианты как оснащенные одним AMD EPYC 7002 (2U4N-F/ROME-M3), так и двумя Intel Xeon Scalable (2U4N-F/C621-M3). В первом случае количество слотов DIMM на систему равно 16 (2×8), во втором ‒ 32 (4×8). Поддерживаются объёмы DDR4-2933 до 4 Тбайт.

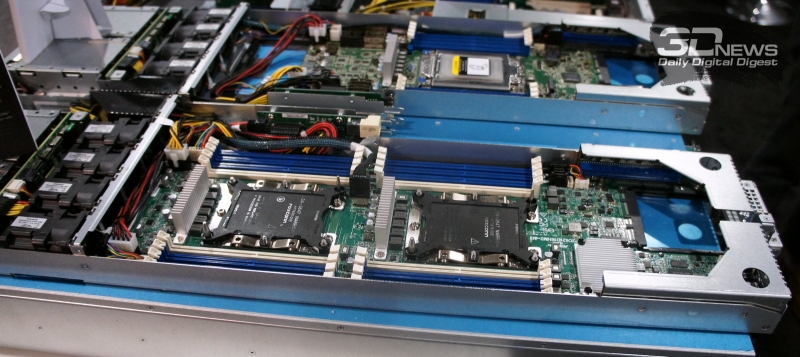

Узлы 2U4N-F. AMD EPYC 7002 (сверху) и Xeon Scalable

Узлы 2U4N-F. AMD EPYC 7002 (сверху) и Xeon Scalable

В версии Intel каждый узел предоставляет в распоряжение заказчика два слота PCIe 3.0 x16, а вариант с процессором AMD оснащён разъёмами x16 и x24; к сожалению, в анонсе говорится только о версии 3.0, хотя другие системы ASRock Rack активно используют и новый стандарт PCIe 4.0. Каждый узел в обоих вариантах имеет собственную дисковую корзину на четыре накопителя формата 2,5″ с возможностью горячей замены.

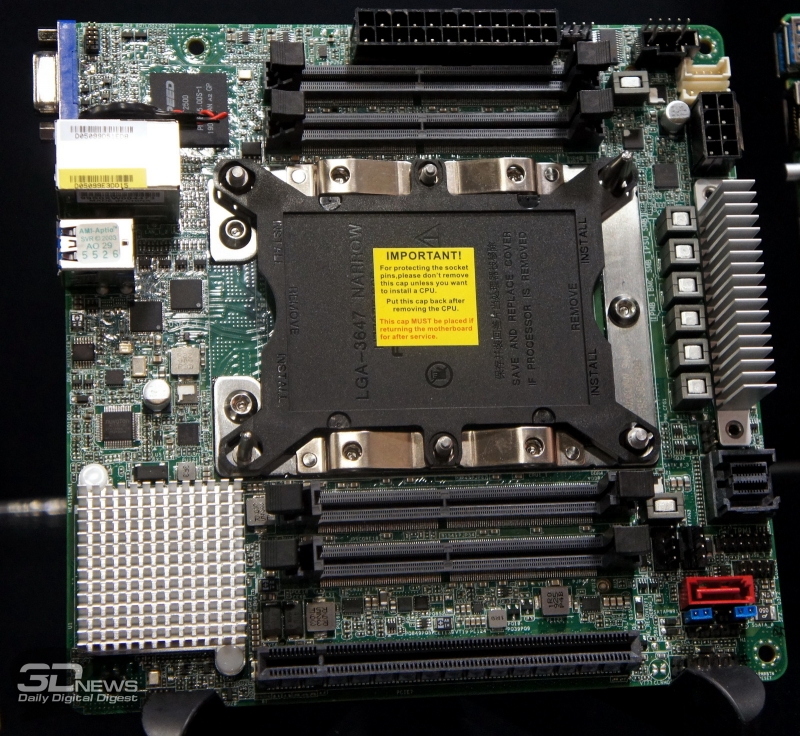

EPC621D4I-2M: шедевр миниатюризации

EPC621D4I-2M: шедевр миниатюризации

ASRock Rack, как известно, активно экспериментирует с компактными форм-факторами. Ей удалось даже практически невозможное ‒ разместить процессорный разъём LGA3647 на плате формата mini-ITX. Плата EPC621D4I-2M может претендовать на звание «шедевра инженерного искусства».

К сожалению, огромные размеры разъёма вынудили разработчиков ограничить подсистему памяти четырьмя разъёмами DDR4 SO-DIMM, так что шестиканальный режим на этой плате задействовать нельзя. Решится ли компания на подобный подвиг для AMD SP3?

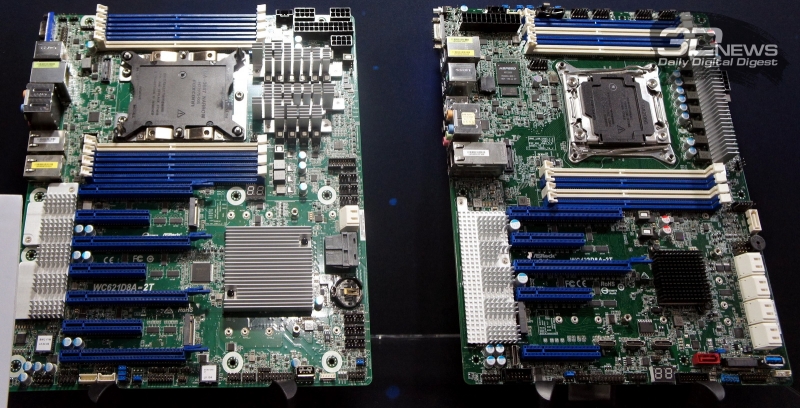

WC621D8A-2T (слева) и WC422D8A-2T: для рабочих станций

WC621D8A-2T (слева) и WC422D8A-2T: для рабочих станций

Привезла на выставку ASRock Rack и другие системные платы, например, WC621D8A-2T и WC422D8A-2T. Они выполнены в формате CEB и ATX и предназначены для построения рабочих станций на базе процессоров Intel Xeon W-3200 (до 205 ватт) и Skylake-W LGA2066, соответственно. О принадлежности к миру рабочих станций говорит наличие интегрированной звуковой подсистемы.

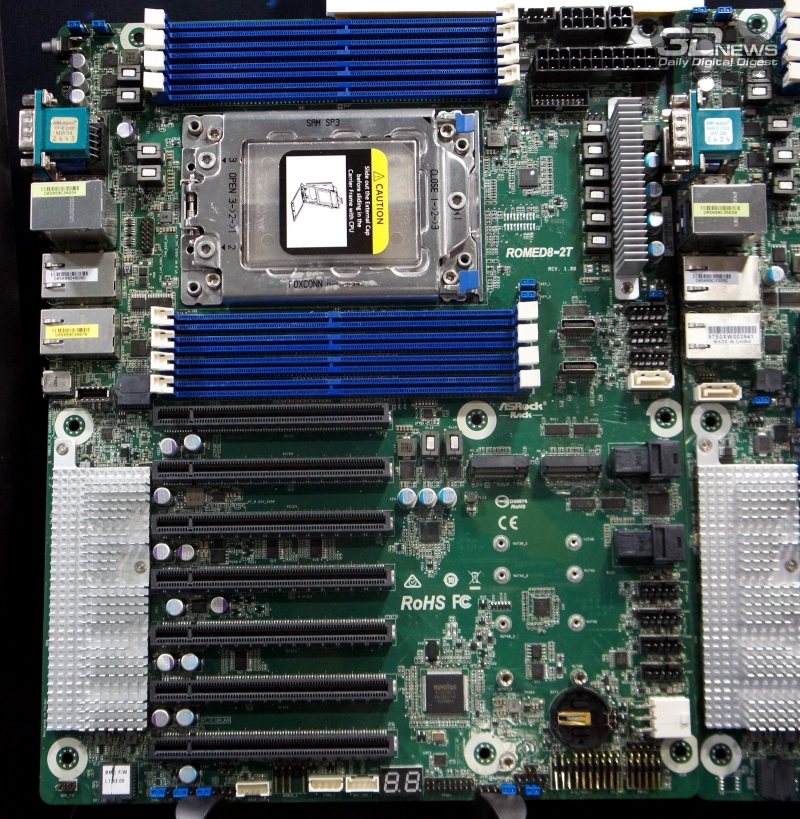

ROMED8-2T: «Рим» для рабочей станции. Поддерживается PCIe 4.0

ROMED8-2T: «Рим» для рабочей станции. Поддерживается PCIe 4.0

Разумеется, не был забыт и разъём SP3 ‒ плата ROMED8-2T выполнена в наиболее распространённом сегодня форм-факторе ATX, поддерживает установку процессоров AMD EPYC 7002 и поддерживает стандарт PCI Express 4.0. Интегрированного звука здесь нет, но имеется сетевой адаптер класса 10GbE Intel X550-AT2 с двумя портами RJ-45.

К плате можно подключить 8 накопителей SATA и 2 накопителя U.2; последние ‒ посредством портов OCuLink.

Ещё «Римляне»: EPYCD8-2T (слева) и ROMED8QM-2T

Эта модель ‒ не единственная ATX-плата с поддержкой процессоров AMD. На выставке демонстрировались и модели EPYCD8-2T и ROMED8QM-2T. Обе платы поддерживают EPYC 7002 «Rome», но первая модель ограничена в конфигурации PCI Express версией 3.0. Вторая плата поддерживает PCIe 4.0, но она предназначена для низкопрофильных систем, собираемых в стандартных корпусах.

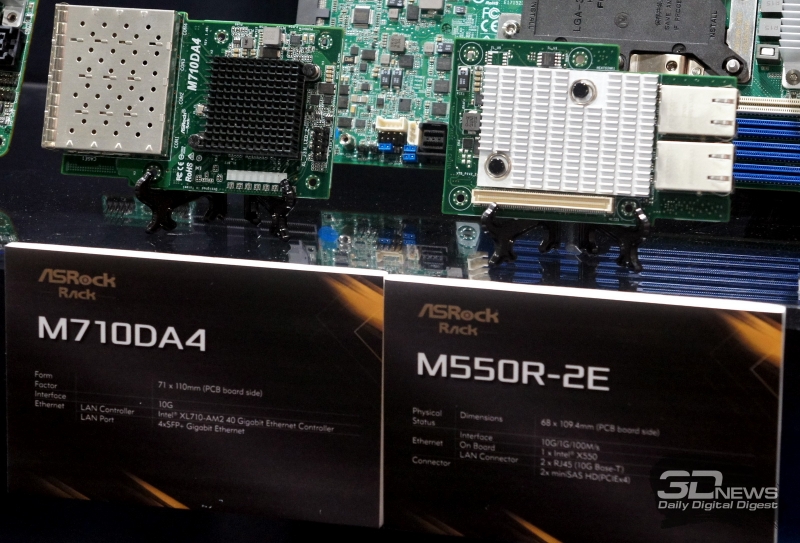

Компактные сетевые адаптеры ASRock Rack

Компактные сетевые адаптеры ASRock Rack

Всё чаще в компактных серверных системах применяются сетевые и дисковые адаптеры в формате мезонина, поскольку они существенно компактнее классических PCIe-плат. Из новинок ASRock Rack на эту тему можно отметить сетевые карты M710DA4 (Intel XL710-AM2, 40 Гбит/с, два четыре порта SFP+) и M550R-2E (Intel X550, 2 порта 10Gbase-T).

Фрагмент рекламной брошюры ASRock Rack

Фрагмент каталога продукции. Платы такого типа очень популярны в России

Этим экспозиция ASRock Rack не ограничивается: на выставке присутствовали и другие решения компании, такие, как двухпроцессорные платы для Xeon Scalable, высокоинтегрированные решения с процессорами Xeon-D и другие. Но охватить все продукты компании вниманием в одной краткой заметке было бы невозможно.
