Материнские платы с отечественными CPU Эльбрус-8СВ появились на фото



Ещё в начале года мы сообщали, что процессоры Эльбрус-8СВ (1891ВМ12Я) уже задействуются серийно в производстве защищённых систем хранения данных серии «Яхонт-УВМ».

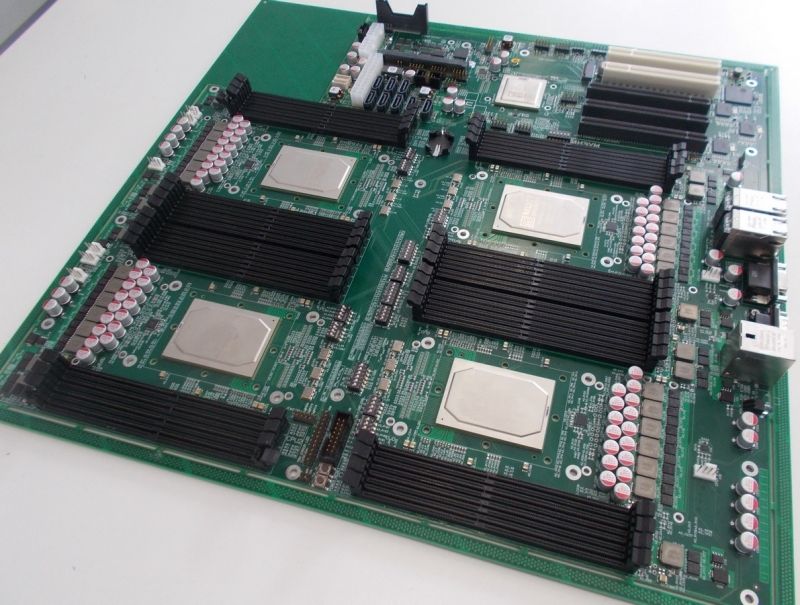

А на днях на веб-сайте завода «Звезда» появились новые фотоснимки, на которых запечатлена четырёхпроцессорная системная плата E8C2/MSWTX с этими же чипами. Плата имеет форм-фактор WTX (356×425 мм), разработанный Intel в 1998 году специально для серверных решений на базе Xeon.

Процессоры по-прежнему выполнены в конструктиве FCBGA и устанавливаются прямо на плату. В новых ЦП разработчики перешли от кластерного дизайна к монолитному — теперь все 8 ядер умещаются в одном кристалле площадью 350 мм2, производимом с использованием 28-нм техпроцесса. За счёт оптимизации архитектуры удалось поднять тактовую частоту с 1,2-1,3 ГГц до 1,5 ГГц, уложившись в 90-ваттный теплопакет.

Блоки векторных операций теперь имеют разрядность 128 бит. Производительность Эльбрус-8СВ на операциях с плавающей запятой удвоена. Она составляет 288 Гфлопс в режиме FP64 и 576 Гфлопс в режиме FP32, что с учётом прироста частоты в 2,3 раза быстрее, нежели у старого Эльбрус-8.

Каждое ядро имеет по 192 Кбайт кеша L1 (64 Кбайт на команды, 128 Кбайт на данные), кеш L2 объёмом 512 Кбайт, а кеш L3 общий для всех ядер и имеет объём 16 Мбайт. Контроллер памяти четырёхканальный, поддерживается DDR4-2400 с коррекцией ошибок (у Эльбрус-8С поддерживалась DDR3-1600).

На каждый процессор приходится по 8 разъёмов DDR4, в которые можно установить до 64 Гбайт оперативной памяти; таким образом, плата поддерживает до 256 Гбайт. Пиковая скорость составляет 68,3 Гбайт/с на процессор. А вот подсистема ввода-вывода не изменилась — ЦП общаются с периферией через единственный канал с пропускной способностью 8 Гбайт/с в каждую сторону.

К этому каналу подключён контроллер системной логики КПИ-2 (1891ВГ2Я). Он имеет 20 линий PCI Express 2.0; три полноразмерных слота PCIe работают в конфигурации 2×8 + 1×4. Дополнительно имеется пара 32-битных слотов PCI и 8 портов SATA.

На плате можно также разглядеть разъём M.2 и четыре порта Ethernet; пятый порт, видимо, служит для удалённого управления. Питание у платы E8C2/MSWTX стандартное: 24-контактный основной разъём и два дополнительных 8-контактных разъёма для питания процессоров.

Данных о стоимости и доступности для приобретения системной платы E8C2/MSWTX пока нет. Можно лишь сказать, что СХД Яхонт-УВМ используют другую плату, поскольку в этих системах установлено не 4, а 2 процессора Эльбрус-8СВ.
