Плата ASRock E3C236D4M обладает широкими возможностями расширения



Компания ASRock вновь расширила ассортимент системных плат, предназначенных для использования совместно с процессорами Intel Xeon E3-1200 v5. Представлено три новых модели: E3C236D4U/E3C232D4U-V1L, E3C236D2I и E3C236D4M. Две первые платы уже известны нашим читателям, поскольку практически не отличаются от анонсированных ранее C236M WS и C236 WSI, разве что первая в списке новых моделей плата формата Micro-ATX выпускается в двух вариантах — на базе чипсетов Intel C236 и C232. Обе они предназначены для серверов начального уровня, в том числе, бюджетных решений для веб-хостинга.

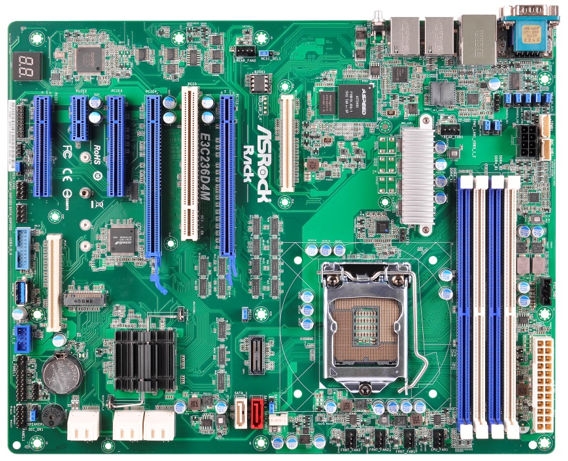

А вот E3C236D4M выглядит гораздо интереснее. Она даже внешне существенно отличается от C236 WS, описанной в прошлой заметке, посвящённой серверным платам ASRock. Плата построена на старшем чипсете серии, Intel C236. Новинка формата ATX имеет два полноразмерных слота PCIe x16 и два слота x8 с прорезями, допускающими установку плат расширения с разъёмом x16. Имеется по одному слоту PCIe x1 и 32-битной шины PCI. Портов Serial ATA 3.0 здесь 8, чего достаточно многим серверным решениям начального уровня и недорогим рабочим станциям.

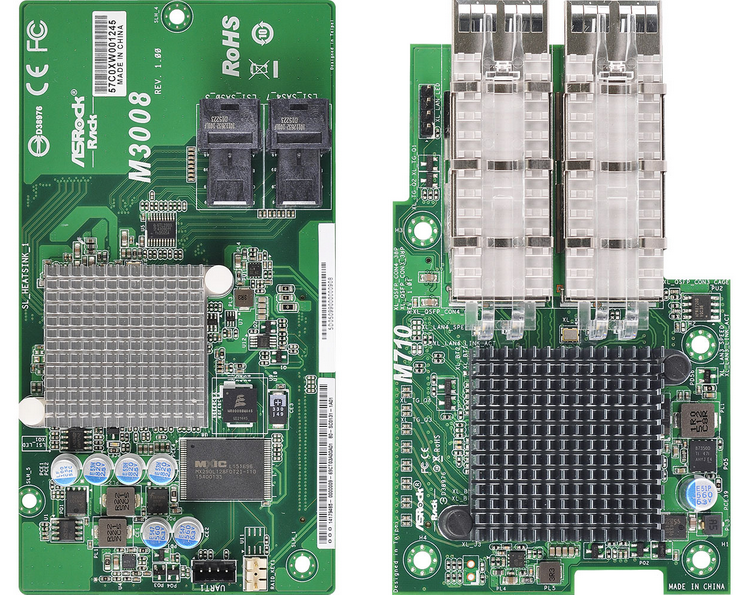

Опции «второго этажа»: контроллер SAS 12Gb/s (слева) и сетевой адаптер с двумя портами QSFP+ 40Gb/s

Опции «второго этажа»: контроллер SAS 12Gb/s (слева) и сетевой адаптер с двумя портами QSFP+ 40Gb/s

Но, в отличие от C236 WS, на борту E3C236D4M имеется слот M.2 для установки загрузочного твердотельного накопителя. Другая особенность — это наличие двух специальных разъёмов для установки карт «второго этажа» (mezzanine). Один из них расположен над верхним слотом PCIe x16, второй под разъёмом M.2. Данные разъёмы могут использоваться для различных устройств расширения, начиная от контроллера SAS, в том числе, с поддержкой аппаратного RAID, до 40-гигабитных сетевых карт, если устройство, собираемое на базе данной платы, рассчитано на работу в высокоскоростных сетях нового поколения. Плата хорошо подходит для задач трансляции видео и обслуживания мультидисплейных систем.
