NVIDIA поделилась подробностями об ускорителях H100 на базе архитектуры Hopper



На конференции Hot Chips 34 NVIDIA поделилась новыми подробностями о грядущих ускорителях H100 на базе архитектуры Hopper. Чип GH100 содержит 80 млрд транзисторов и производится с использованием специально оптимизированного для нужд NVIDIA техпроцесса TSMC N4, созданного в содружестве с NVIDIA. Ускоритель первым в мире получит память HBM3.

В составе чипа есть сразу 144 потоковых мультипроцессоров (SM), что несколько больше, нежели в A100, где таких блоков физически 128. Активных блоков же всего 132, но NVIDIA заявляет о вдвое более высокой производительности новых SM при сравнении с прошлым поколением при равной частоте. Это относится как к модулям FP32, так и FP64 FMA. В дополнение появилась поддержка формата FP8, всё чаще встречающегося в сценариях машинного обучения, не требующих высокой точности вычислений.

Здесь и далее источник изображений: NVIDIA via ServeTheHome

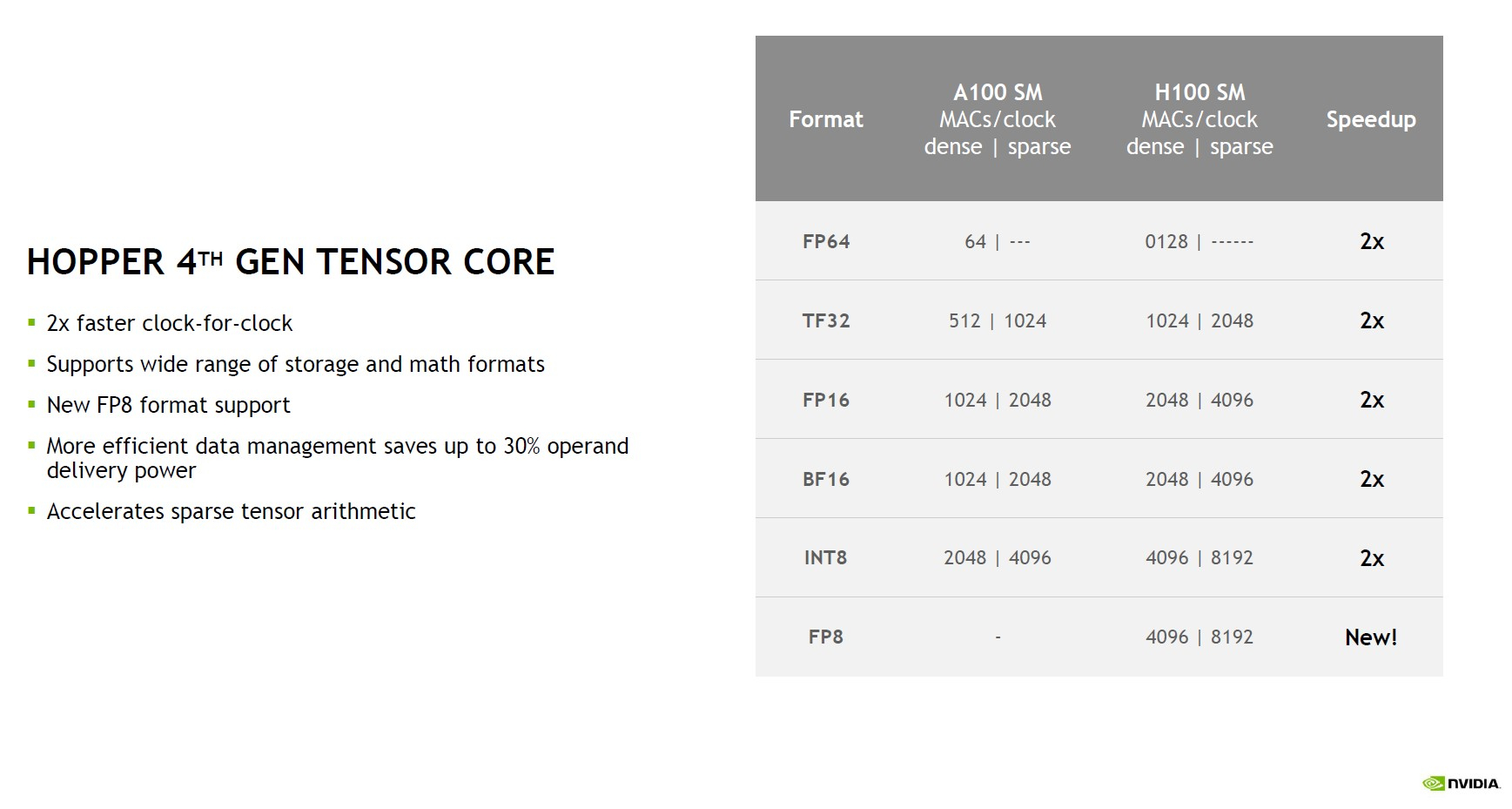

В этом режиме NVIDIA поддержала оба наиболее распространённых формата FP8: E5M2 и E4M3, то есть представление числа в форме 5 или 4 бита экспоненту и 2 или 3 бита на мантиссу соответственно. Каждый тензорный блок FP8 обеспечивает перемножение двух матриц в формате FP8 с дальнейшим накоплением и преобразованием результата, но самое важное здесь то, что благодаря наличию нового блока Transformer Engine выбор наиболее подходящего варианта FP8 осуществляется автоматически. Если верить NVIDIA, усовершенствованная архитектура тензорных процессоров с поддержкой FP8 позволяет добиться точности, сопоставимой с FP16, но при вдвое более высокой производительности и вдвое меньшем расходе памяти.

Всего каждом блоке SM имеется 128 модулей FP32, по 64 модуля INT32 и FP64 и по 4 тензорных ядра, а также тензорный ускоритель работы с памятью и общий L1-кеш объёмом 256 Кбайт. Объём L2-кеша составляет целых 50 Мбайт. В текущей реализации доступно 16896 CUDA-ядер из 18432 возможных и 528 тензорных ядер из 576. Вдвое быстрее, по словам NVIDIA, стали и новые модули тензорных вычислений, относящиеся уже к четвертому поколению. Внедрена поддержка нового набора инструкций DPX, появилась поддержка асинхронности при перемещении данных и т.д.

До второго поколения подросла технология MIG (Multi-instance GPU). Теперь на каждый такой виртуальный ускоритель стало приходиться в три раза больше вычислительных мощностей и в два раза — пропускной способности памяти. Последнее достигнуто благодаря применению HBM3. В данном варианте применены сборки HBM3 объёмом 16 Гбайт каждая (5120-бит шина). Пять сборок дают 80 Гбайт локальной памяти с ПСП 3 Тбайт/с. Посадочных мест для сборок шесть, но одно используется только для выравнивания высоты чипа

При этом виртуализация у GH100 полная, насколько это вообще возможно: обеспечена поддержка доверенных вычислений на аппаратном уровне, включая специализированные блоки брандмауэров, обеспечивающих изоляцию регионов памяти каждого vGPU, а также блоки проверки целостности и поддержки конфиденциальности данных. О поддержке нового поколения интерконнекта NVLink 4 мы рассказывали ранее — этот интерфейс даёт до 900 Гбайт/с для объединения нескольких чипов и ускорителей, но, главное, предоставляет гибкие возможности масштабирования.

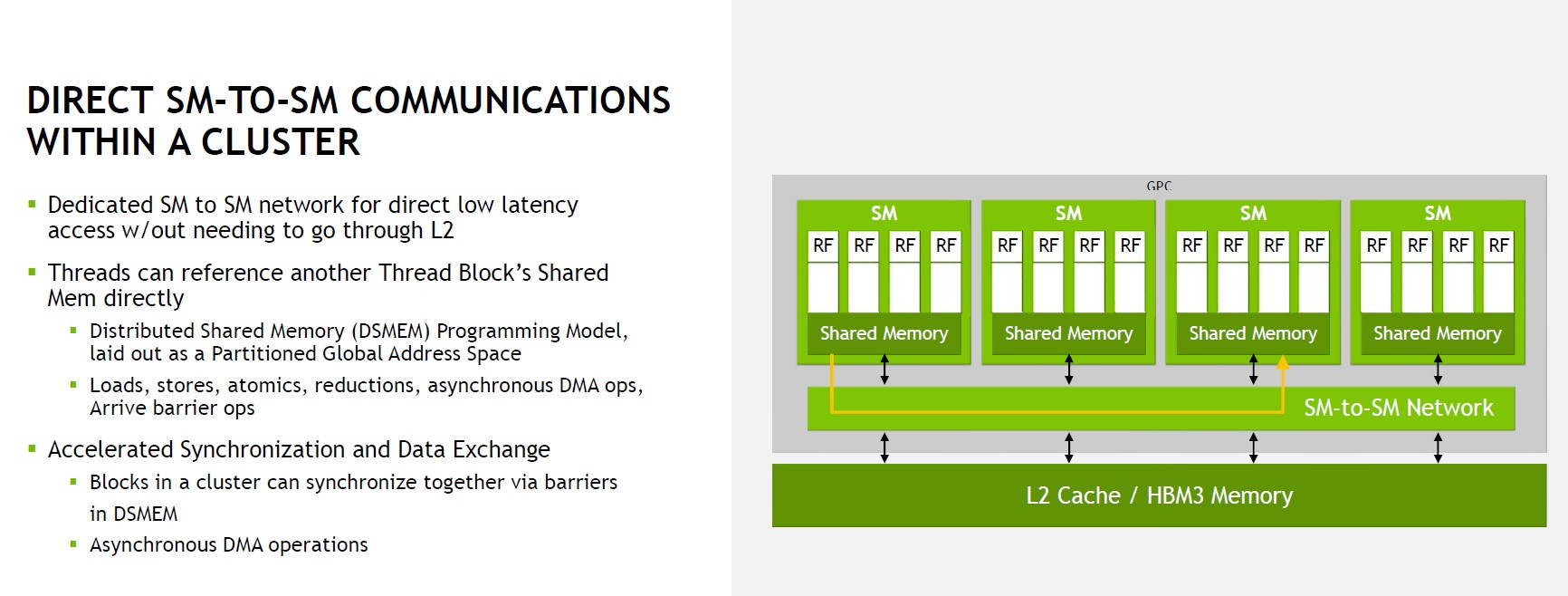

Имеется у GH100 и ещё одно важное нововведение — модифицированная иерархия памяти. Так, интерконнект SM-to-SM позволяет каждым четырём SM общаться между собой напрямую, а не загружать излишними транзакциями общую шину. Это повышает эффективности при виртуализации и серьёзно экономит пропускную способность «главных трактов» ускорителя. Вкупе с поддержкой асинхронного исполнения и обмена данными это позволит снизить латентность, в некоторых случаях до семи раз.

Реализует ли NVIDIA потенциал GH100 полностью, на данный момент неясно, но это могло бы повысить и без того серьёзный потенциал новинки. Впрочем, такая мощь даром не даётся: даже в усечённой версии и даже несмотря на использование оптимизированного техпроцесса ускоритель на базе GH100 в формате SXM5 (плата PG520) будет иметь теплопакет 700 Вт.

Несомненно, GH100 —огромный шаг вперёд в сравнении с GA100, однако конкуренция предстоит серьёзная: так, новинке предстоит сразиться с ускорителями на базe Intel Ponte Vecchio, а в них обещается соотношение FP32/FP64 на уровне 1:1 против 2:1 у решения NVIDIA. Любопытный факт: единственный кластер GPC у нового чипа на 20% мощнее всего чипа GK110 Kepler, выпущенного всего 10 лет назад.
