Материнская плата Gigabyte W480 VISION D — надёжная основа для рабочих станций с Intel Xeon W-1200


На правах рекламы

Вместе с Intel Core 10-го поколения Comet Lake-S компания представила и серию процессоров Xeon W-1200 для рабочих станций начального уровня. Обе серии, как и прежде, имеют общую базовую платформу, но отличаются в деталях. Принципиальное отличие Xeon-W от Core заключается в поддержке оперативной памяти DDR4-2933 с коррекцией ошибок ECC и объёмом до 128 Гбайт. Обычным, пусть даже мощным игровым системам она не нужна, но для расчётов и моделирования, то есть типовых нагрузок рабочих станций, её поддержка критически важна.

Таким образом, именно Intel Xeon W-1200 позволяют собрать относительно недорогую машину для выполнения профессиональных задач. Кроме того, новое поколение имеет больше ядер с более высокой частотой, что также положительно сказывается на производительности в рабочих нагрузках.

Для Intel Xeon предназначен отдельный чипсет серии W, а все возможности платформы представлены в старшей версии W480. Именно на нём и построена материнская плата форм-фактора ATX Gigabyte W480 VISION D, тоже старшая (и максимально укомплектованная) в семействе плат компании для рабочих станций. Она поддерживает и установку «обычных» процессоров 10-го поколения Intel Core, Pentium и Celeron, если кому-то вдруг понадобится именно такая конфигурация без ECC, но, например, с XMP-профилями.

Характерной чертой новинки является её чёрно-белое оформление, но это не дизайнерский изыск в чистом виде. Белые щитки-радиаторы накрывают подсистему питания процессора, чипсет и слоты M.2 M-key которых тут сразу три: два 2280/22110 SATA + PCIe x4/x2 и один 2260/2280/22110 PCIe x4/x2. Intel RST позволит сформировать RAID0/1/5/10, а поддержка Optane позволит ускорить работу подсистемы хранения данных, которая также включает в себя шесть портов SATA3. К слову, RAID-массив при желании можно собрать из накопителей M.2, получив одновременно и более высокую скорость, и повышенную надёжность.

Для подключения карт доступно четыре слота PCIe. Три типоразмера x16, на которые приходится соответственно 16, 8 и 4 физических линии, и один PCIe x1. Суммарно система предоставляет 40 линий PCIe 3.0. Из них 16 линий даёт CPU — их можно направить на первый слот x16 или распределить пополам (x8) между двумя первыми слотами. Остальные линии предоставляет чипсет, они делятся между остальными слотами и M.2. Любопытно, что разводка выполнена с учётом стандарта PCIe 4.0. Да, сейчас платформа поддерживает только PCIe 3.0, но от соответствия более строгим, чем необходимо, требованиям к целостности сигнала хуже уж точно не будет.

Разнесение слотов x16 на плате позволяет установить до трёх типовых двухслотовых карт расширения при условии, что в шасси будет верхнее расположение блока питания. Впрочем, опять же типовой набор из двух карт (с мостиком при необходимости) — например, для AMD CrossFire — такого ограничения не накладывает. Правда, следует учитывать вот какой нюанс — плата предлагает сразу два порта Type-C с поддержкой Thunderbolt 3, которым тоже требуются линии PCIe, и c возможностью подключения через один порт цепочки из 6 устройств (Daisy-Chain), что значительно упрощает кабельную организацию при подключении нескольких мониторов, доков и накопителей.

Эти порты могут выводить видео DisplayPort/Thunderbolt на совместимые мониторы, они поддерживают суперразрешение 5120×2880@60 Гц 24bpp и стандарты DisplayPort 1.4, HDCP 2.3 и HDR. Более того, есть и вход DisplayPort 1.4, который позволяет забрать вывод с внешней карты, «загнать» его в Thunderbolt и передать далее по цепочке, если надо. Впрочем, для встроенной в процессор графики есть и обычный порт HDMI 1.4 (HDCP 2.3) с поддержкой разрешения вплоть до 4096×2160@30 Гц. А порты Type-C могут работать и в режиме обычного же USB 3.2 Gen2.

На задней панели также есть два USB 3.2 Gen 2 Type-A, два USB 2.0 Type-A и четыре USB 3.2 Gen 1 Type-A, два из которых имеют функцию DAC-UP, то есть имеют независимые линии питания, что позволяет снизить помехи при подключении, например, USB-аудиоустройств. Набортная аудиоподсистема представлена HD-кодеком Realtek ALC1220-VB с поддержкой DTS:X Ultra и звука 7.1 — на заднюю панель выведены пять 3,5-мм разъёмов и оптический S/PDIF. Колодки на плате позволяют дополнительно вывести один USB 3.2 Gen2 Type-C, два USB 3.2 Gen1 и четыре USB 2.0.

Для повышения надёжности и удобства работы на плате есть сразу несколько компонентов. Во-первых, имеется цифровой индикатор POST-кодов. Во-вторых, есть разъём для модуля TPM. В-третьих, есть колодки для подключения внешних датчиков температуры. Для подключения кулеров есть сразу 8 разъёмов, три из которых ориентированы на СЖО. Настроить тихое, но эффективное охлаждение поможет ПО Smart Fan 5. Кроме того, никуда не делась и фирменная технология QFLASH для обновления BIOS/UEFI непосредственно с USB-флешки и без установки CPU, RAM и GPU. Про красоты тоже не забыли — на плате есть четыре коннектора для RGB-лент, в том числе адресуемых.

Сетевая подсистема получила весьма примечательный апгрейд. К привычному 1GbE-порту добавился ещё и 2,5GbE. Это на самом деле весьма удачный компромисс между дорогим 10GbE-подключение и массовым 1GbE. Новый стандарт даёт прирост скорости, но при этом совместим с имеющейся кабельной инфраструктурой на базе Cat.5e. Если не нравится кабель, есть набортный модуль Wi-Fi 6 (802.11ax 2×2) с «чистой» скоростью 2,4 Гбит/с (реальная будет несколько меньше) — компактная антенна с магнитным креплением идёт в комплекте. Впрочем, наличие Wi-Fi опционально. В новых платформах Intel используется отдельный CNVi-модуль M.2 (в данном случае это нижний слот на плате), что позволяет в любой момент установить его или заменить на более новый.

Одна из первых в России плат Gigabyte W480 VISION D оказалась у компании АРБАЙТ, которая почти 30 лет занимается разработкой и поставками профессиональных IT-решений: серверов, СХД, HPC-систем и, собственно, графических и рабочих станций. Компания подготовила тестовую сборку на основе данной платы и процессора Intel Xeon W-1290 (10C/20T, 3.2/5.2 ГГц, L3 20 Мбайт, UHD P620, TDP 80 Вт), дополненной 64 Гбайт памяти DDR4-2666 ECC (4 × Kingston KSM26ED8/16ME) и SSD Samsung 970 EVO+, а также поочерёдно картами NVIDIA RTX 2070 и Quadro P2200.

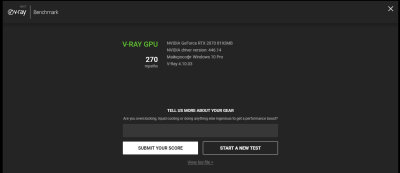

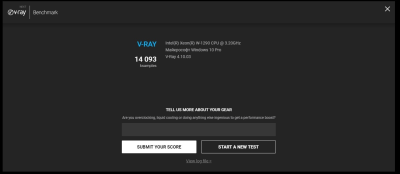

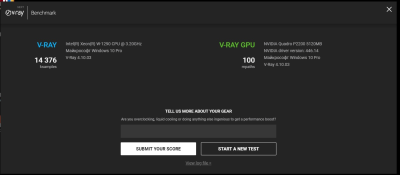

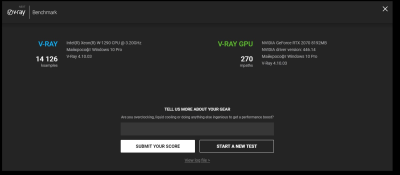

В галерее выше отдельно приведены результаты некоторых рендер-бенчмарков, как достаточно типовых нагрузок для графстанций, но основные тестовые пакеты для комплексной оценки производительности системы — классические SPECworkstation 3 и SPECviewperf 13. Для первого было указано создание двух потоков на ядро, а у второго оставлен V-Sync (если точнее, принудительно он не было отключен). В настройках Windows 10 Pro (сборка 2004) политика питания была выставлена в режим максимальной производительности.

SPECviewperf 13.0.0
Модель CPU GPU RAM 3dsmax-06 catia-05 creo-02 energy-02 maya-05 medical-02 showcase-02 snx-03 sw-04
Gigabyte W480 VISION D Xeon W-1290 Quadro RTX 4000 64 202,60 295,82 283,20 38,64 298,28 105,90 111,93 344,72 192,72
Gigabyte W480 VISION D Xeon W-1290 GeForce RTX 2070 64 209,65 115,96 195,25 22,79 293,94 57,73 126,38 16,98 92,06
Gigabyte W480 VISION D Xeon W-1290 Quadro P2200 64 124,84 199,10 166,02 21,16 174,24 64,93 59,11 194,74 160,70
LENOVO ThinkStation P520 Xeon W-2265 Quadro RTX 4000 64 197,47 281,63 262,25 38,99 289,66 108,20 111,58 347,28 163,80
HP HP Z4 G4 Workstation Xeon W-2155 Quadro P6000 32 164,48 322,80 189,10 16,03 299,59 48,01 133,50 485,33 182,21
Dell Inc. Precision 5820 Tower Xeon W-2155 Quadro P2000 32 101,02 159,64 123,64 7,45 145,37 24,48 45,01 188,78 127,72

Для небольшого сравнения были выбраны несколько систем других производителей на более старом процессоре Intel Xeon W-2155 (10C/20T, 3.3/4.5 ГГц, L3 13.75 Мбайт, TDP 140 Вт), который формально относится к другому классу (достаточно посмотреть на трёхкратную разницу в цене с W-1290), но хотя бы близок по числу ядер/потоков и тоже используется в рабочих станциях. Кроме того, в список попали машины с NVIDIA Quadro RTX 4000, но на двух заметно отличающихся CPU: Intel Xeon W-2265 (12C/24T, 3.5/4.8 ГГц, L3 19.25 Мбайт, TDP 165 Вт) и Xeon E-2288G (12C/24T, 3.5/4.8 ГГц, L3 16 Мбайт, TDP 95 Вт). Последний интересен тем, что при формально более высоком рейтинге CPU и аналогичной конфигурации других компонентов, система на его базе оказывается менее производительна, чем сборка АРБАЙТ.

SPECworkstation 3
Модель CPU GPU RAM M+E Prod Dev Finance Life Sci Energy Gen Ops CPU GPU GPU Comp
Gigabyte W480 VISION D Xeon W-1290 Quadro RTX 4000 64 3,05 2,86 2,60 2,55 1,67 2,25 1,72 3,79 3,87
Gigabyte W480 VISION D Xeon W-1290 GeForce RTX 2070 64 3,03 2,36 2,59 2,24 1,52 2,20 1,71 1,95 4,19
Gigabyte W480 VISION D Xeon W-1290 Quadro P2200 64 2,73 2,60 2,56 2,31 1,53 2,24 1,73 2,31 1,71
FUJITSU CELSIUS W580 Xeon E-2288G Quadro RTX 4000 64 2,57 3,32 2,28 2,37 2,23 2,56 2,19 3,71 3,70
Dell Inc. Precision 5820 Tower Xeon W-2155 Quadro P6000 32 2,45 2,67 2,36 2,05 1,41 2,23 1,73 3,27 3,52
Dell Inc. Precision 5820 Tower Xeon W-2155 Pro WX 9100 32 2,20 2,46 2,41 1,97 1,46 2,23 1,72 2,36 2,23

В целом, комплексные SPEC-тесты показывают не только некоторый прирост производительности CPU от поколения к поколению, который даже сам производитель оценивает в диапазоне от 5% до 15% в зависимости от типа нагрузки, но, и это более важно, тот факт, что материнская плата никоим образом не ограничивает остальные компоненты. Так что Gigabyte W480 VISION D действительно является хорошей основой для типовой «рабочей лошадки», притом недорогой.

В новую серию Gigabyte W480 VISION, помимо рассмотренной здесь W480 VISION D, входят ещё две модели: W480M VISION W и W480 VISION W. Первая отличается форм-фактором Micro-ATX, а у второй за счёт отказа от Thunderbolt 3 есть дополнительный слот PCIe x16. Впрочем, все три основаны на одном дизайне, так что ключевые особенности — поддержка ECC-памяти, совместимость с новейшими Intel Xeon W-1200, широкие возможности расширения и так далее — есть у всех плат W480 VISION.
